2010-07-21 22:15:34
阿炯
英特尔早期在开发SRAM与DRAM的存储器芯片，在1990年代之前这些存储器芯片是英特尔的主要业务。在1990年代时，英特尔做了相当大的投资在新的微处理器设计上与培养快速崛起的PC工业。在这段期间英特尔成为PC微处理器的供应领导者，而且市场定位具有相当大的攻势与有时令人争议的营销策略，就像是微软公司一样支配着PC工业的发展方向。而Millward Brown Optimor发表的2007年在世界上最强大的品牌排名显示出英特尔的品牌价值由第15名掉落了10个名次到第25名。其主要竞争对手有Apple、AMD、NVIDIA、三星电子及TSMC。
在知乎上的intel-Cpu芯片系列相关历史文章中有详细的介绍。

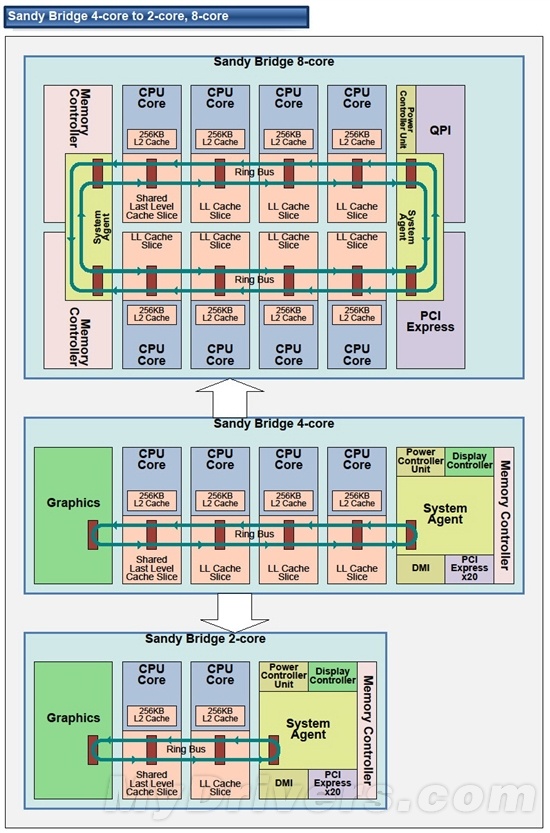

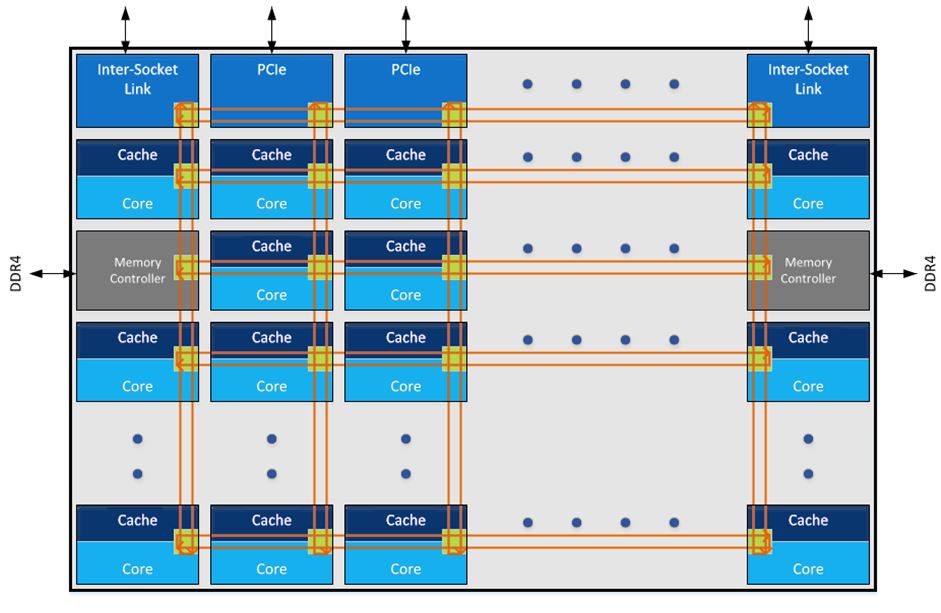

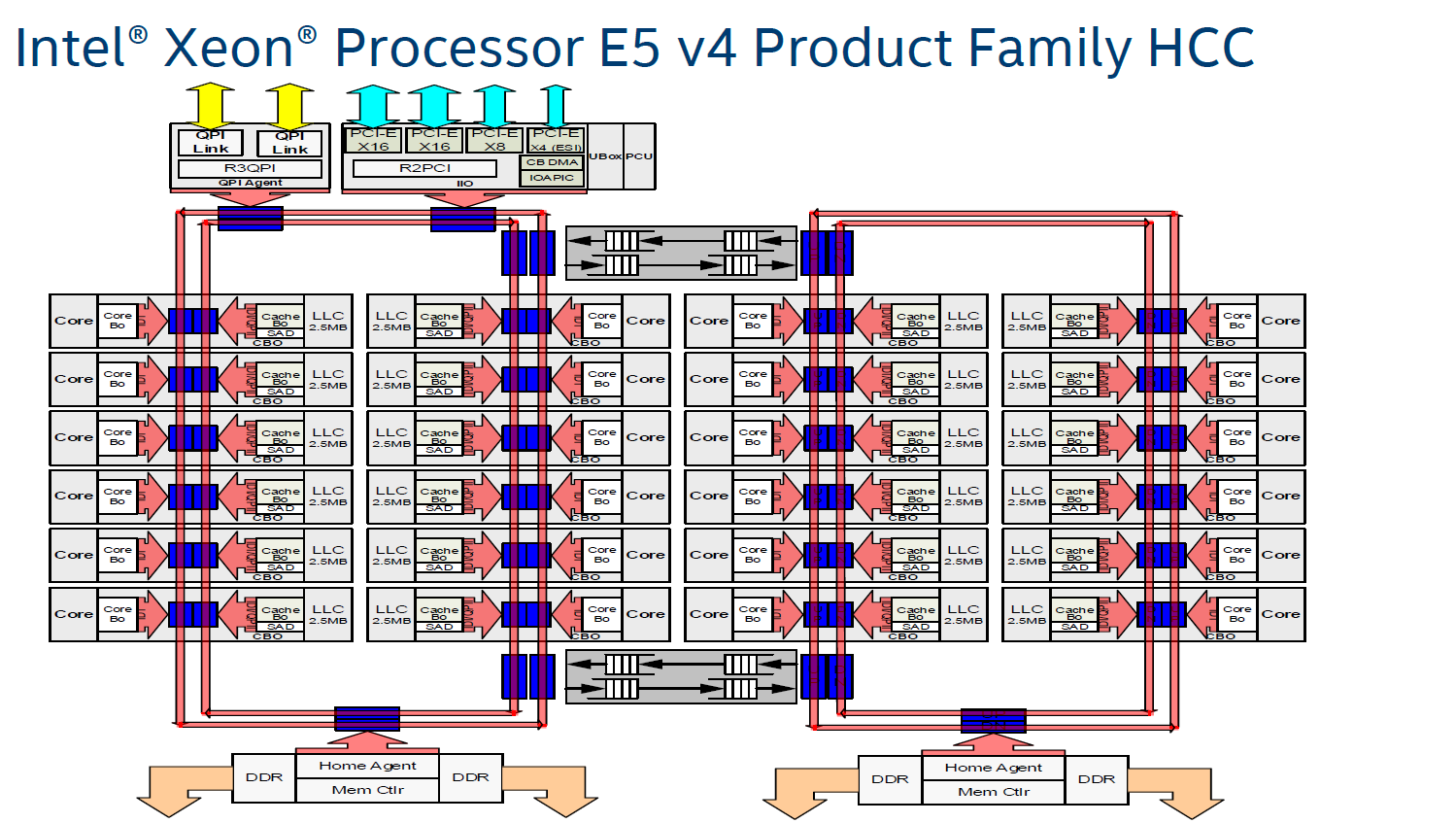

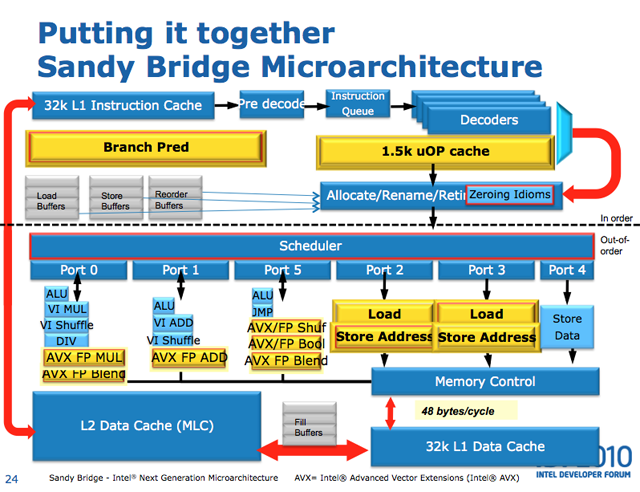

英特尔CPU核心
Tualatin
这也就是大名鼎鼎的“图拉丁”核心，是Intel在Socket 370架构上的最后一种CPU核心，采用0.13um制造工艺，封装方式采用FC-PGA2和PPGA，核心电压也降低到了1.5V左右，主频范围从1GHz到1.4GHz，外频分别为 100MHz(赛扬)和133MHz(Pentium III)，二级缓存分别为512KB(Pentium III-S)和256KB(Pentium III和赛扬)，这是最强的Socket 370核心，其性能甚至超过了早期低频的Pentium 4系列CPU。
Willamette
这是早期的Pentium 4和P4赛扬采用的核心，最初采用Socket 423接口，后来改用Socket 478接口(赛扬只有1.7GHz和1.8GHz两种，都是Socket 478接口)，采用0.18um制造工艺，前端总线频率为400MHz， 主频范围从1.3GHz到2.0GHz(Socket 423)和1.6GHz到2.0GHz(Socket 478)，二级缓存分别为256KB(Pentium 4)和128KB(赛扬)，注意，另外还有些型号的Socket 423接口的Pentium 4居然没有二级缓存！核心电压1.75V左右，封装方式采用Socket 423的PPGA INT2，PPGA INT3，OOI 423-pin，PPGA FC-PGA2和Socket 478的PPGA FC-PGA2以及赛扬采用的PPGA等等。Willamette核心制造工艺落后，发热量大，性能低下，已经被淘汰掉，而被Northwood核心所取代。
Northwood
这是目前主流的Pentium 4和赛扬所采用的核心，其与Willamette核心最大的改进是采用了0.13um制造工艺，并都采用Socket 478接口，核心电压1.5V左右，二级缓存分别为128KB(赛扬)和512KB(Pentium 4)，前端总线频率分别为400/533/800MHz(赛扬都只有400MHz)，主频范围分别为2.0GHz到2.8GHz(赛扬)，1.6GHz到 2.6GHz(400MHz FSB Pentium 4)，2.26GHz到3.06GHz(533MHz FSB Pentium 4)和2.4GHz到3.4GHz(800MHz FSB Pentium 4)，并且3.06GHz Pentium 4和所有的800MHz Pentium 4都支持超线程技术(Hyper-Threading Technology)，封装方式采用PPGA FC-PGA2和PPGA。按照Intel的规划，Northwood核心会很快被Prescott核心所取代。
Prescott
这是目前高端的Pentium 4 EE、主流的Pentium 4和低端的Celeron D所采用的核心。Prescott核心与Northwood核心最大的区别是采用了90nm制造工艺，L1 数据缓存从8KB增加到16KB，流水线结构也从20级增加到了31级，并且开始支持SSE3指令集。Prescott核心CPU初期采用Socket 478接口，现在基本上已经全部转到Socket 775接口，核心电压1.25-1.525V。前端总线频率方面，Celeron D全部都是533MHz FSB，而除了Celeron D之外的其它CPU为533MHz(不支持超线程技术)和800MHz(支持超线程技术)以及最高的1066MHz(支持超线程技术)。二级缓存分别为 256KB(Celeron D)、1MB(Socket 478接口的pentium 4以及Socket 775接口的Pentium 4 5XX系列)和2MB(Pentium 4 6XX系列以及Pentium 4 EE)。封装方式采用PPGA(Socket 478)和PLGA(Socket 775)。Prescott核心自从推出以来也在不断的完善和发展，先后加入了硬件防病毒技术Execute Disable Bit(EDB)、节能省电技术Enhanced Intel SpeedStep Technology(EIST)、虚拟化技术Intel Virtualization Technology(Intel VT)以及64位技术EM64T等等，二级缓存也从最初的1MB增加到了2MB。按照Intel的规划，Prescott核心会被Cedar Mill核心取代。
Smithfield
这是Intel公司的第一款双核心处理器的核心类型，基本上可以认为Smithfield核心是简单的将两个Prescott核心松散地耦合在一起的产物，这是基于独立缓存的松散型耦合方案，其优点是技术简单，缺点是性能不够理想，目前Pentium D 8XX系列以及Pentium EE 8XX系列采用此核心。关于Smithfield的详细资料可以查看Intel双核心类型
Cedar Mill
这是Pentium 4 6X1系列和Celeron D 3X2/3X6系列采用的核心，从2005开始末出现。其与Prescott核心最大的区别是采用了65nm制造工艺，其它方面则变化不大，基本上可以认为是Prescott核心的65nm制程版本。Cedar Mill核心全部采用Socket 775接口，核心电压1.3V左右，封装方式采用PLGA。其中，Pentium 4全部都为800MHz FSB、2MB二级缓存，都支持超线程技术、硬件防病毒技术EDB、节能省电技术EIST以及64位技术EM64T；而Celeron D则是533MHz FSB、512KB二级缓存，支持硬件防病毒技术EDB和64位技术EM64T，不支持超线程技术以及节能省电技术EIST。Cedar Mill核心也是Intel处理器在NetBurst架构上的最后一款单核心处理器的核心类型，按照Intel的规划，Cedar Mill核心将逐渐被Core架构的Conroe核心所取代。
Presler
这是Pentium D 9XX和Pentium EE 9XX采用的核心，同样是2005年末推出。基本上可以认为Presler核心是简单的将两个Cedar Mill核心松散地耦合在一起的产物，是基于独立缓存的松散型耦合方案，其优点是技术简单，缺点是性能不够理想。
Yonah
目前采用Yonah核心CPU的有双核心的Core Duo和单核心的Core Solo，另外Celeron M也采用此核心，Yonah是Intel于2006年初推出的。这是一种单/双核心处理器的核心类型，其在应用方面的特点是具有很大的灵活性，既可用于桌面平台，也可用于移动平台；既可用于双核心，也可用于单核心。Yonah核心来源于移动平台上大名鼎鼎的处理器Pentium M的优秀架构，具有流水线级数少、执行效率高、性能强大以及功耗低等等优点。Yonah核心采用65nm制造工艺，接口类型是改良了的新版Socket 478接口(与以前台式机的Socket 478并不兼容)。Yonah核心都支持硬件防病毒技术EDB以及节能省电技术EIST，但其最大的遗憾是不支持64位技术，仅仅只是32位的处理器。值得注意的是，Core Duo的Yonah核心则是采用了两个核心共享2MB的二级缓存。共享式的二级缓存配合Intel的“Smart cache”共享缓存技术，实现了真正意义上的缓存数据同步，大幅度降低了数据延迟，减少了对前端总线的占用。Yonah核心是共享缓存的紧密型耦合方案，其优点是性能理想，缺点是技术比较复杂。
Intel CPU命名规则
Intel处理器往往分系列，例如Celeron、Celeron D、Pentium 4、Pentium D等等，同系列的各个型号用频率、数字、字母等来加以区分，其命名有一定规则，掌握这些规则，可以在一定程度上快速了解Intel处理器的技术特性。
一、桌面平台(台式机处理器)
1、Celeron
Celeron系列都直接采用频率标注，例如Celeron 2.4GHz等等，频率越高就表示规格越高。只有Northwood核心的1.8GHz产品为了与采用Willamette核心的同频率产品相区别而采用 了在频率后面增加字母后缀"A"(标注为Celeron 1.8A GHz)的方式。
2、Celeron D
Celeron D系列无论是Socket 478接口还是Socket 775接口全部都采用三位数字的方式来标注，形式为Celeron D 3xx，例如Celeron D 325等等，部分型号还会加上一个后缀字母(一般是J，代表支持硬件防病毒技术EDB)。型号数字越大就表示规格越高，或者支持的特性越多。
Celeron D 3x0/3x5：全部是Socket 478接口，不支持64位技术。
Celeron D 3x0J/3x5J：基本上可以看作是Celeron D 3x0/3x5的Socket 775接口版本，二者的唯一区别仅仅只是增加了对硬件防病毒技术EDB的支持，其它的技术特性和参数都完全相同。
Celeron D 3x1/3x6：基本上可以看作是Celeron D 3x0J/3x5J的64位版本，二者的唯一区别仅仅只是增加了对64位技术EM64T的支持，其它的技术特性和参数都完全相同。
3、Pentium 4
Pentium 4的型号非常复杂，并且频率跨度大、核心类型多。
1) Socket 478接口Pentium 4
Socket 478接口Pentium 4系列都直接采用频率标注，例如Pentium 4 2.66GHz等等，部分型号会采用在频率后面增加字母后缀的方式来区别同频率的产品。频率越高就表示规格越高。
后缀"A"：有两种情况，一种情况是在2.0GHz及更低频率时，Northwood核心产品为了与同频率的Willamette核心产品相区别而采用， 共有1.6A GHz、1.8A GHz、2.0A GHz三种，都是512KB二级缓存、400MHz FSB；另外一种情况是在2.0GHz以上的频率时，Prescott核心产品为了与同频率的Northwood核心产品相区别而采用，共有2.26A GHz、2.4A GHz、2.66A GHz、2.8A GHz四种，都是1MB二级缓存、533MHz FSB。
后缀"B"：这是Northwood核心533MHz FSB的产品为了与采用相同核心但却是400MHz FSB的产品相区别而采用，共有2.4B GHz和2.8B GHz两种情况。
后缀"C"：表示这是Northwood核心、512KB二级缓存、800MHz FSB、支持超线程技术的产品，共有2.4C GHz、2.6C GHz、2.8C GHz、3.0C GHz、3.2C GHz和3.4C GHz等几种。
后缀"E"：表示这是Prescott核心、1MB二级缓存、800MHz FSB、支持超线程技术的产品，共有2.8E GHz、3.0E GHz、3.2E GHz和3.4E GHz等几种。
2) Socket 775接口Pentium 4
Socket 775接口Pentium 4系列都采用三位数字的方式来标注，形式是Pentium 4 5xx或6xx，例如Pentium 4 530等等，部分型号还会加上一个后缀字母(一般是J，代表支持硬件防病毒技术EDB)。型号数字越大就表示规格越高，或者支持的特性越多。
Pentium 4 5x0：表示这是Prescott核心、1MB二级缓存、800MHz FSB、支持超线程技术的产品，但不支持64位技术。
Pentium 4 5x5：表示这是Prescott核心、1MB二级缓存、533MHz FSB的产品，但不支持超线程技术和64位技术。
Pentium 4 5x0J：其与5x0系列的唯一区别就是增加了硬件防病毒技术EDB，除此之外其它的技术特性和参数都完全相同。
Pentium 4 5x5J：其与5x5系列的唯一区别就是增加了硬件防病毒技术EDB，除此之外其它的技术特性和参数都完全相同。
Pentium 4 5x1：其与5x0J系列的唯一区别就是增加了对64位技术EM64T的支持，除此之外其它的技术特性和参数都完全相同。
Pentium 4 5x6：其与5x5J系列的唯一区别就是增加了对64位技术EM64T的支持，除此之外其它的技术特性和参数都完全相同。
Pentium 4 6x0：其与5x1系列的区别在于两点，一是二级缓存增加到2MB，二是支持节能省电技术EIST，除此之外其它的技术特性和参数都完全相同。
Pentium 4 6x2：其与6x0系列的唯一区别就是增加了对虚拟化技术Intel VT的支持，除此之外其它的技术特性和参数都完全相同。
Pentium 4 6x1：表示这是Cedar Mill核心、2MB二级缓存、800MHz FSB的产品，其与6x0系列的唯一区别仅仅在于采用了更先进的65nm制程的Cedar Mill核心，除此之外其它的技术特性和参数都完全相同。
4、Pentium 4 EE
无论是Socket 478接口还是Socket 775接口，所有的Pentium 4 EE系列都直接采用频率标注，例如Pentium 4 EE 3.2GHz等等，频率越高就表示规格越高。
5、Pentium D
Pentium D系列都采用三位数字的方式来标注，形式是Pentium D 8xx或9xx，例如Pentium D 830等等，数字越大就表示规格越高或支持的特性越多。
Pentium D 8x0：表示这是Smithfield核心、每核心1MB二级缓存、800MHz FSB的产品。
Pentium D 8x5：其与8x0系列的区别有两点，一是前端总线降低到533MHz FSB，二是不支持节能省电技术EIST，除此之外其它的技术特性和参数都完全相同。
Pentium D 9x0：表示这是Presler核心、每核心2MB二级缓存、800MHz FSB的产品，其与8x0系列的区别有两点，一是采用了更先进的65nm制程的Presler核心，二是增加了对虚拟化技术Intel VT的支持，除此之外其它的技术特性和参数都完全相同。
Pentium D 9x5：其与9x0系列的唯一区别仅仅只是不支持虚拟化技术Intel VT，除此之外其它的技术特性和参数都完全相同。
6、Pentium EE
Pentium EE系列都采用三位数字的方式来标注，形式是Pentium EE 8xx或9xx，例如Pentium EE 840等等，数字越大就表示规格越高或支持的特性越多。
Pentium EE 8x0：表示这是Smithfield核心、每核心1MB二级缓存、800MHz FSB的产品，其与Pentium D 8x0系列的唯一区别仅仅只是增加了对超线程技术的支持，除此之外其它的技术特性和参数都完全相同。
Pentium EE 9x5：表示这是Presler核心、每核心2MB二级缓存、1066MHz FSB的产品，其与Pentium D 9x0系列的区别只是增加了对超线程技术的支持以及将前端总线提高到1066MHz FSB，除此之外其它的技术特性和参数都完全相同。
7、Core 2 Duo
Core 2 Duo系列采用了全新的命名规则，由一个前缀字母加四位数字组成，形式是Core 2 Duo 字母+xxxx，例如Core 2 Duo E6600等等。
前缀字母在编号里代表处理器TDP(热设计功耗)的范围，目前共有E、T、L和U等四种类型。其中"E"代表处理器的TDP将超过50W，主要针对桌面处 理器；"T"代表处理器的TDP介于25W-49W之间，大部分主流的移动处理器均为T系列；"L"代表处理器的TDP介于15W-24W之间，也就是低 电压版本；"U"代表处理器的TDP低于14W，也就是超低电压版本。目前已经发布的产品还只有E系列和T系列，2006年底左右会增加L系列和U系列。
在前缀字母后面的四位数字里，左起第一位数字代表产品的系列，其中用奇数来代表移动处理器，例如5和7等等，在前缀字母相同的情况下数字越大就表示产品系 列的规格越高，例如T7x00系列的规格就要高于T5x00系列；用偶数来代表桌面处理器，例如4、6和8等等，在前缀字母相同的情况下数字越大也同样表 示产品系列的规格越高，例如E6x00系列的规格就要高于E4x00系列。后面的三位数字则表示具体的产品型号，数字越大就代表规格越高，例如E6700 规格就要高于E6600，T7600规格也同样要高于T7400。
8、Core 2 Extreme
Core 2 Extreme系列也采用了与Core 2 Duo类似的命名规则，仍然由一个前缀字母加四位数字组成，例如Core 2 Extreme X6800等等。
目前前缀字母只有"X"一种，不过与Core 2 Duo系列不同的是，前缀字母在编号里并不代表处理器TDP(热设计功耗)的范围，"X"的含义是"Extreme"，具有极速、顶级的意思，代表这是最顶级的PC处 理器。在前缀字母后面的四位数字里，左起第一位数字仍然代表产品的系列，在前缀字母相同的情况下数字越大就表示产品系列的规格越高，目前还只有一个6系 列，2006年底还会增加一个8系列，前端总线会提升到1333MHz FSB并且采用四核心设计。后面的三位数字则表示具体的产品型号，数字越大就代表规格越高。
二、移动平台(笔记本处理器)
1、Mobile Celeron
Mobile Celeron系列全部都直接采用频率标注，例如Mobile Celeron 2.0GHz等等，频率越高就表示规格越高。
2、Mobile Pentium 4-M
Mobile Pentium 4-M系列也全部都直接采用频率标注，例如Mobile Pentium 4-M 2.0GHz等等，频率越高就表示规格越高。
3、Mobile Pentium 4
Mobile Pentium 4系列中Northwood核心的产品全部都直接采用频率标注，例如Mobile Pentium 4 2.66GHz等等，频率越高就表示规格越高，该系列只有部分型号支持超线程技术；而Prescott核心的产品则全部都采用三位数字的方式来标注，形式 是Mobile Pentium 4 5xx，例如Mobile Pentium 4 538等等，型号数字越大就表示规格越高，该系列全部型号都支持超线程技术。
4、Celeron M
Celeron M系列全部采用三位数字的方式来标注，形式是Celeron M xxx，部分型号还会加上一个后缀字母(一般是J，代表支持硬件防病毒技术EDB)。在产品编号的3位数字里，第一位数字用来区分CPU核 心，其中3代表Banias核心或Dothan核心，4代表Yonah核心；第二位数字表示具体的产品型号，数字越大则规格越高，对于Celeron M 3xx系列来说，第二位数字还具有区别CPU核心的作用，其中5以下的是Banias核心，而5及其以上的则是Dothan核心；第三位数字用来表示核心 电压，其中0代表普通电压版本，而3则代表超低电压版本。例如Celeron M 360J就是Dothan核心并且支持EDB的普通电压版本，Celeron M 333就是Banias核心的超低电压版本，Celeron M 423就是Yonah核心的超低电压版本等等。
5、Pentium M
Pentium M的早期产品(全部都是Banias核心)直接采用频率标注，部分产品还会采用字母后缀的方式，其中LV代表低电压版本，而ULV则代表超低电压版本，例如Pentium M 1.3GHz LV等等。
后期的Banias核心产品及所有Dothan核心产品都采用三位数字的方式来标注，形式是Pentium M 7xx，部分型号还会加上一个后缀字母(一般是J，代表支持硬件防病毒技术EDB)。在产品编号的3位数字里，第一位数字表示处理器的产品系列，7代表 Pentium M；第二位数字表示具体的产品型号，数字越大则规格越高；第三位数字则表示前端总线频率或核心电压，其中0代表533MHz FSB的普通电压版本，5代表400MHz FSB的普通电压版本，8代表低电压版本，而3则代表超低电压版本，低电压版本和超低电压版本都是400MHz FSB。例如，Pentium M 733J就是支持EDB的超低电压版本，Pentium M 738是低电压版本，Pentium M 765是400MHz FSB的普通电压版本，而Pentium M 760则是533MHz FSB的普通电压版本。
6、Core Duo和Core Solo
Core Duo和Core Solo也采用了全新的命名规则，由一个前缀字母加四位数字组成，形式是Core Duo 字母+xxxx，部分型号还会采用在数字后面增加字母后缀的形式(一般是E，代表不支持虚拟化技术Intel VT)，例如Core Duo T2300E等等。
前缀字母在编号里代表处理器TDP(热设计功耗)的范围，目前共有T、L和U等三种类型。其中"T"代表处理器的TDP介于25W-49W之间，大部分主 流的移动处理器均为T系列；"L"代表处理器的TDP介于15W-24W之间，也就是低电压版本；"U"代表处理器的TDP低于14W，也就是超低电压版 本。
在前缀字母后面的四位数字里，左起第一位数字代表产品的系列，也可以表示处理器的核心数量，其中1代表单核心的Core Solo，2代表双核心 的Core Duo；后面的三位数字则表示具体的产品型号，其中第二位数字代表产品的具体规格，在前缀字母相同的情况下数字越大就表示产品的规格越高；第三位数字代表 前端总线频率，0代表系列中的正常FSB频率，而5则代表比0要低一级的FSB频率。例如Core Duo L2400就是双核心的低电压版本，而Core Solo T1350就是单核心的正常电压版本并且FSB频率要比普通的T系列(667MHz FSB)低一级(533MHz FSB)等等。
三、服务器和工作站平台
在2006年以前的服务器和工作站平台处理器，无论是Xeon、Xeon MP还是Itanium 2都是直接采用频率标注的方法。问题是在处理器的核心类型、前端总线频率、二级缓存和三级缓存容量、所支持的特性等等方面都不相同的情况下，只凭借标注的 频率根本就无法区分不同型号的处理器。例如Xeon 2.0GHz就有Foster和Prestonia两种核心类型，前者是0.18um制程、256KB二级缓存，而后者是0.13um制程、512KB二 级缓存，并且Prestonia核心的Xeon 2.0GHz还分为Socket 603接口的400MHz FSB版和Socket 604接口的533MHz FSB版；Xeon MP 3.0GHz也具有Gallatin 和Potomac两种核心，前者是Socket 603接口、130nm制程、400MHz FSB，而后者是Socket 604接口、90nm制程、667MHz FSB，并且Potomac核心的Xeon MP 3.0GHz的三级缓存还分为4MB和8MB两个版本。有鉴于以上这些弊端，Intel借鉴了桌面平台和移动平台采用处理器编号的成功经验，于2006年 正式开始在服务器和工作站平台上采用处理器编号。
服务器和工作站平台的处理器编号由四位数字组成。左边第一位数字代表处理器家族，数字越大则代表处理器家族越高端，其中，5代表Xeon，7代表Xeon MP，9代表Itanium 2。第二位数字代表同一处理器家族中的不同产品系列，也可以用来区别不同的处理器核心，数字越大则代表该系列产品的发布时间越晚、更先进、规格更高并且具 有更高的性能，例如Xeon 5000和5100系列分别是Dempsy核心和Woodcrest核心，Xeon MP 7000系列和7100系列分别是Paxville核心和Tulsa核心，在发布时间上后者都要晚于前者，性能也更强。第三位数字代表具体的产品规格型 号，数字越高规格也就越高，例如Xeon 5160要强于Xeon 5150。第四位数字的主要用途是用来在同系列产品频率相同时区分前端总线频率，例如频率同样是3.0GHz的Xeon MP 7040和7041，前者是667MHz FSB，而后者是800MHz FSB；第四位数字还有一个用途是标注低电压版，方法与移动平台处理器编号一样是采用8和3来表示，例如Xeon 5148与Xeon 5140，Xeon 5063与Xeon 5060，前者除了核心电压低于后者之外的其它参数都与后者相同。
Intel双核心处理器
目前Intel推出的双核心处理器有Pentium D和Pentium Extreme Edition，同时推出945/955芯片组来支持新推出的双核心处理器，采用90nm工艺生产的这两款新推出的双核心处理器使用是没有针脚的LGA 775接口，但处理器底部的贴片电容数目有所增加，排列方式也有所不同。
桌面平台的核心代号Smithfield的处理器，正式命名为Pentium D处理器，除了摆脱阿拉伯数字改用英文字母来表示这次双核心处理器的世代交替外，D的字母也更容易让人联想起Dual-Core双核心的涵义。
Intel的双核心构架更像是一个双CPU平台，Pentium D处理器继续沿用Prescott架构及90nm生产技术生产。Pentium D内核实际上由于两个独立的2独立的Prescott核心组成，每个核心拥有独立的1MB L2缓存及执行单元，两个核心加起来一共拥有2MB，但由于处理器中的两个核心都拥有独立的缓存，因此必须保正每个二级缓存当中的信息完全一致，否则就会出现运算错误。
为了解决这一问题，Intel将两个核心之间的协调工作交给了外部的MCH(北桥)芯片，虽然缓存之间的数据传输与存储并不巨大，但由于需要通过外部的MCH芯片进行协调处理，毫无疑问的会对整个的处理速度带来一定的延迟，从而影响到处理器整体性能的发挥。
由于采用Prescott内核，因此Pentium D也支持EM64T技术、XD bit安全技术。值得一提的是，Pentium D处理器将不支持Hyper-Threading技术。原因很明显：在多个物理处理器及多个逻辑处理器之间正确分配数据流、平衡运算任务并非易事。比如，如果应用程序需要两个运算线程，很明显每个线程对应一个物理内核，但如果有3个运算线程呢？因此为了减少双核心Pentium D架构复杂性，英特尔决定在针对主流市场的Pentium D中取消对Hyper-Threading技术的支持。
同出自Intel之手，而且Pentium D和Pentium Extreme Edition两款双核心处理器名字上的差别也预示着这两款处理器在规格上也不尽相同。其中它们之间最大的不同就是对于超线程(Hyper- Threading)技术的支持。Pentium D不能支持超线程技术，而Pentium Extreme Edition则没有这方面的限制。在打开超线程技术的情况下，双核心Pentium Extreme Edition处理器能够模拟出另外两个逻辑处理器，可以被系统认成四核心系统。
intel主板型号后的字母如何理解
Intel芯片组往往分系列，例如845、865、915、945、975等，同系列各个型号用字母来区分，命名有一定规则，掌握这些规则，可以在一定程度上快速了解芯片组的定位和特点：
一、从845系列到915系列以前
PE是主流版本，无集成显卡，支持当时主流的FSB和内存，支持AGP插槽。
E并非简化版本，而应该是进化版本，比较特殊的是，带E后缀的只有845E这一款，其相对于845D是增加了533MHz FSB支持，而相对于845G之类则是增加了对ECC内存的支持，所以845E常用于入门级服务器。
G是主流的集成显卡的芯片组，而且支持AGP插槽，其余参数与PE类似。
GV和GL则是集成显卡的简化版芯片组，并不支持AGP插槽，其余参数GV则与G相同，GL则有所缩水。
GE相对于G则是集成显卡的进化版芯片组，同样支持AGP插槽。
P有两种情况，一种是增强版，例如875P；另一种则是简化版，例如865P
二、915系列及之后
P是主流版本，无集成显卡，支持当时主流的FSB和内存，支持PCI-E X16插槽。
PL相对于P则是简化版本，在支持的FSB和内存上有所缩水，无集成显卡，但同样支持PCI-E X16。
G是主流的集成显卡芯片组，而且支持PCI-E X16插槽，其余参数与P类似。
GV和GL则是集成显卡的简化版芯片组，并不支持PCI-E X16插槽，其余参数GV则与G相同，GL则有所缩水。
X和XE相对于P则是增强版本，无集成显卡，支持PCI-E X16插槽。
总的说来，Intel芯片组的命名方式没有什么严格的规则，但大致上就是上述情况。另外，Intel芯片组的命名方式可能发生变化，取消后缀，而采用前缀方式，例如P965和Q965等等。
怎么看主板芯片识主板型号和支持哪些CPU。
北桥芯片
一、Intel 平台cpu
1、Intel：
845 系列芯片组的 82845E/82845GL/82845G/82845GV/82845GE/82845PE，除 82845GL 以外，都支持 533MHz FSB(82845GL 只支持 400MHz FSB)，支持内存方面，所有 845 系列北桥，都支持最大 2GB 内存。82845GL/82845E 支持 DDR 266，其余都支持 DDR 333。除 82845GL/82845GV 之外，都支持 AGP 4X 规范。
865 系列芯片组的 82865P/82865G/82865PE/82865GV/82848P，除 82865P 之外，都支持 800MHz FSB，DDR 400(82865P 只支持 533MHz FSB，DDR 333)，除 82848P 之外，都支持双通道内存以及最大 4GB 内存容量(82848P 只支持单通道最大 2GB 内存)，除 82865GV 之外，都支持 AGP 8X 规范。
还有目前最高端的 875 系列的 82875P 北桥，支持 800MHz FSB，4GB 双通道 DDR 400 以及 PAT 功能。英特尔的芯片组或北桥芯片名称中带有“G”字样的，还整合了图形核心。
比较新的有 915/925 系列的 82910GL、82915P、82915G、82915GV、82925X 和 82925XE 六款北桥芯片。
在支持的前端总线频率方面，82910GL 只支持 533MHz FSB，而 82925XE 则支持 1066MHz FSB，其余的 82915P、82915G、82915GV 和 82925X 都支持 800MHz FSB。
在内存支持方面，82910GL 只支持 DDR 内存(DDR 400)，82925X 和 82925XE 则只支持 DDR2 内存(DDR2 533)，其余的 82915P、82915G 和 82915GV 都能支持 DDR 内存(DDR 400) 和 DDR2 内存(DDR2 533)，所有这六款北桥芯片都能支持双通道内存技术，最大支持 4GB 内存容量。
在外接显卡接口方面，特别是 82910GL、82915G 和 82915GV，还集成了支持 DirectX 9.0 的 Intel GMA900 显示芯片(Intel Graphics Media Accelerator 900)。而 82915P、82915G、82925X 和 82925XE 都提供一条 PCI Express X16 显卡插槽，而 82910GL 和 82915GV 则不支持独立的显卡插槽。82925X 由于自身尴尬定位的原因，性能比 915 系列强不了多少，而却比 82925XE 差得多，面临着停产或限产的命运。
2、SIS：
主要有支持 DDR SDRAM 内存的 SIS648FX、SIS655FX、SIS655TX、SIS656、SIS649 以及集成了 SiS Mirage 显示芯片的 SIS 661FX。其中，SIS655FX、SIS655TX 和 SIS656 支持双通道内存技术；SIS648FX、SIS655FX、SIS655TX 和 SIS 661FX 支持 AGP 8X 规范，而 SIS656 和 SIS649 则支持 PCI Express X16 规范；所有这六款北桥芯片都支持 DDR 400 内存，而 SIS 649 则能支持 DDR2 533 内存，SIS 656 更能支持 DDR2 667 内存。
3、ATI：
主要就是 Radeon 9100 系列北桥芯片。Radeon 9100 IGP、Radeon 9100 Pro IGP 和 RX330 这三款北桥芯片都能支持 800MHz FSB、双通道 DDR 400 内存和 AGP 8X 规范，Radeon 9100 IGP 和 Radeon 9100 Pro IGP 还集成了支持 DirectX 8.1 的 Radeon 9200 显示芯片。
4、VIA：
主要有比较新的 PT800/PT880/PM800/PM880 以及较早期的 P4X400/P4X333/P4X266/P4X266A/P4X266E/P4M266 等等，其中，VIA 芯片组名称或北桥名称中带有“M”字样的，还整合了图形核心(英特尔平台和 AMD 平台都如此)。PT800、PT880、PM800 和 PM880 这四款北桥芯片都能支持 800MHz FSB 和 DDR 400 内存，并且都支持 AGP 8X 规范。其中 PT880 和 PM880 支持双通道内存技术，PM800 和 PM880 还集成了 S3 UniChrome Pro 显示芯片。
5、ULI：
还产品已经离开芯片组市场多年，目前产品不多，主要是 M1683 和 M1685，这两款北桥芯片都能支持 800MHz FSB，其中，M1683 支持 AGP 8X 规范和 DDR 500 内存，而 M1685 则支持 PCI Express X16 规范和 DDR2 667 内存。
二、AMD 平台cpu
1、VIA：
除了支持 K7 系列 CPU(Athlon、Duron、Athlon XP)的 KT880、KT600、KT400A 以及较早期的 KT400、KM400、KT333、KT266A、KT266、KT133、KT133A 外，还有 K8M800、K8T800、K8T800 Pro、K8T890 和 K8T890 Pro。其中，支持 K7 系列的 KT600 和 KT880 支持 400MHz FSB、DDR 400 内存和 AGP 8X 规范，KT880 还支持双通道内存技术。支持 K8 系列的 K8M800 和 K8T800 支持 800MHz HyperTransport 频率，K8T800 Pro、K8T890和K8T890 Pro 支持 1000MHz HyperTransport 频率，K8M800、K8T800 和 K8T800 Pro 支持 AGP 8X 规范，而 K8T890 和 K8T890 Pro 则支持 PCI Express X16 规范，并且与 nVidia 的 nForce4 SLI 相同，K8T890 Pro 同样也能支持两块 nVidia 的 Geforce 6 系列显卡之间的 SLI 连接以提升系统的图形性能；K8M800 还集成了 S3 UniChrome Pro 显示芯片。
2、SIS：
主要有支持 K7 系列 CPU 的 SIS748、SIS746、SIS746FX、SIS745、SIS741、SIS741GX、SIS740、SIS735，以及支持 K8 系列 CPU 的 SIS755、SIS755FX、SIS760 和 SIS756。其中，SIS755 和 SIS760 支持 800MHz HyperTransport 频率，SIS755FX 和 SIS756 则支持 1000MHz HyperTransport 频率；SIS755、SIS755FX 和 SIS760 支持 AGP 8X 规范，而 SIS756 则支持 PCI Express X16 规范；SIS760 还集成了支持 DirectX 8.1 的 SIS Mirage 2 显示芯片。
3、NVIDIA：
除了早期的支持 K7 系列 CPU 的 nForce2 IGP/SPP，nForce2 Ultra 400，nForce2 400 等，比较新的是支持 K8 系列 CPU 的 nForce3 系列的 nForce3 250、nForce3 250Gb、nForce3 Ultra、nForce3 Pro 以及 nForce4 系列的 nForce4、nForce4 Ultra 和 nForce4 SLI，这些全都是单芯片芯片组，其中 nForce3 系列支持 AGP 8X 规范，而 nForce4 系列则支持 PCI Express X16 规范，nForce4 SLI 更能支持两块 nVidia 的 Geforce 6 系列显卡(支持 SLI 技术的 GeForce 6800Ultra、GeForce 6800GT、GeForce 6600GT)之间的 SLI 连接，极大地提升系统的图形性能。
4、ULI：
该产品已经离开芯片组市场多年，目前产品不多，主要就是单芯片的支持 K8 系列 CPU 的 M1689，比较特别的是，M1689 能支持所有的 K8 系列 CPU，包括桌面平台(Athlon 64和Athlon 64 FX)、移动平台(Mobile Athlon 64)和服务器、工作站平台(Opteron)。支持 800MHz HyperTransport 频率和 AGP 8X 规范。
5、ATI：
ATI 刚进入 AMD 平台芯片组市场，目前只有支持 K8 系列 CPU 的 Radeon Xpress 200(北桥芯片是 RS480)和 Radeon Xpress 200P(北桥芯片是 RX480)，这二者都支持 PCI Express X16 规范，其中，Radeon Xpress 200 还集成了支持 DirectX 9.0 的 Radeon X300 显示芯片。Radeon Xpress 200 有两项技术比较有特色：一是“HyperMemory”技术，简单的说，就是在主板的北桥芯片旁边板载整合图形核芯专用的本地显存，ATI 也为 HyperMemory 技术做了很灵活的设计，可以单独使用板载显存，也可以和系统共用内存，更可以同时使用板载显存和系统内存。二是“SurroundView”功能，即再添加一块独立显卡，配合整合的图形核心，可以实现三屏显示输出功能。
南桥芯片
不同芯片组中，可能南桥芯片是一样的，不同的只是北桥芯片。
T系列、E系列、Q等系列区别
E是主流桌面双核系列,台式的65nm酷睿双核CPU(如E6300) 和台式的65nm的奔腾双核CPU(如E2160)：
E1，E3是赛扬双核，
E2，E5，E6是奔腾双核，
E4，E7，E8是酷睿双核(其中还包括E6320~~~E6850这个系列)
T是移动主流系列,笔记本的65nm酷睿双核CPU(如T7500) 和笔记本的45nm酷睿双核CPU(如T8100) 和笔记本的65nm奔腾双核CPU(如T2300) 和笔记本的45nm奔腾双核CPU(如T3200) ：
T1是赛扬双核，
T2，T3，T4是奔腾双核，
T5，T6，T7，T8，T9都是酷睿双核
P是移动节能性处理器,45nm酷睿双核CPU(如P8400)(25W)
Q是主流桌面四核处理器,45nm和65nm酷睿四核
INTEL CPU与AMD CPU 部份数字代表的意思
1、INTEL CPU E1至E8开头各代表什么意思，介绍一下现在各系列代表产品，与E5200比较，按从高到低的顺序排列
2、AMD CPU 如上题
3、INTEL 与 AMD CPU大概性能介绍
INTER E1 E2 E4 E5 E6 E7 E8是代表INTER CPU的型号，也就是系列：
E1是最低端的
E2系列是酷睿构架的奔腾双核CPU 代表产品是E2140 E2160 E2180 E2200
E4系列是酷睿构架酷睿CPU第一批产品 是上一代INTER CPU的中端双核产品 以E4600为代表
E6系列是酷睿构架的酷睿CPU第一批产品里的高端双核产品 以E6200为代表
E5系列是目前在产的酷睿构架的奔腾双核CPU 是目前的中端产品 以E5200为代表
E7系列是目前在产的酷睿构架的酷睿中端双核CPU 以E7300为代表
E8系列是目前在产的酷睿构架的高端酷睿双核CPU 以E8200为代表
从高到低是E8系列 E7系列 E5系列=E6系列 E4系列 E2系列 E1系列
Intel 芯片曝重大缺陷：主流 OS 全中招
2018年01月04日，据 TheRegister报道， Intel 处理器芯片近日披露的一项设计 BUG，已经迫使 Linux 和 Windows 内核紧急重新设计，以解决芯片级的安全漏洞。此外苹果的 64 位 macOS 等类似的系统也需要进行更新。该问题存在于 Intel 的 x86 硬件之中，且似乎无法通过微码升级来解决，必须要在系统层面通过软件来解决，或者购买没有设计缺陷的新处理器。
有安全人员强调，这是一个 Intel x86-64 处理器的设计缺陷，已经存在了逾十年。问题被曝出后，Linux 社区的开发者们都在加紧检修 Linux 的虚拟内存系统，并释出 Kernel Page Table Isolation 修复代码。与此同时，微软预计在下个补丁日发布对 Windows 系统的必要调整，其 beta 版本已经提供给测试者。苹果也会在即将发布的 10.13.3 更新中修复更多的内容。
此外，由于漏洞是硬件设计导致的，无法使用微码修复，只能进行 OS 级的修复，而 OS 级的修复会导致严重的性能问题，可能会有 5%-30％ 的性能下降。有网站对此事进行了初步测试，证实一些 CPU 执行 IO 密集型任务的速度下降了 18％。Intel 就此事做出了回应，不过内容主要针对的不是事件本身，而是认为媒体的报道不准确。Intel 表示媒体报道称漏洞仅限于 Intel 是不准确的，AMD 和 ARM 处理器也已经受到影响，他们正在与 AMD、ARM Holdings 和多个操作系统供应商在内的许多其他技术公司密切合作，开发全行业解决方案来解决这个问题。
Intel公布全新架构x86S，纯64位模式运行：指令集大幅精简
2023年5月下旬消息，在iOS生态中，苹果已经完全淘汰了32位，安卓领域也在加速，涉及APP、操作系统、处理器等多方面。而对于PC电脑而言，Intel似乎要“大动干戈”了。其已经提出一种全新架构名为x86S，即x86-64 ISA简化版，其独特的地方在于纯64bit模式运行的设计。

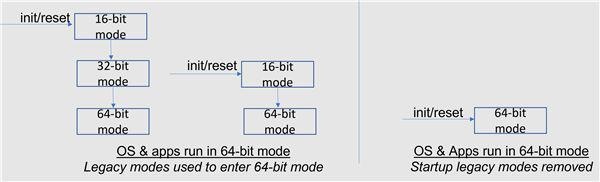

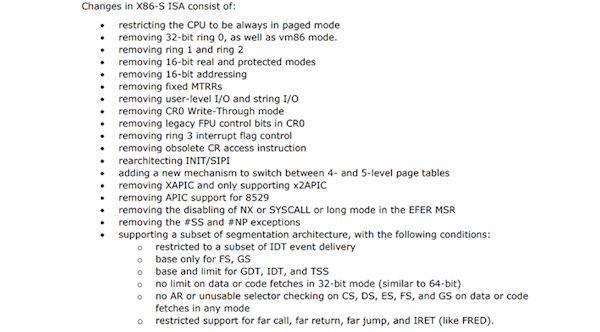

在Intel技术白皮书中表示，纯64位可以通过简化分段的方式支持32bit应用，但移除了16bit寻址，移除ring0/1、终结了ring3级别I/O接口注入、消除了对过时I/O、CPU的支持指令等。
其专家提到，64位架构设计在完全复位的状态下和1978年的8086一样，只是需要一系列代码转换可开启64位。发布白皮书证明Intel对新架构相当重视，也有了完全的技术储备，他们希望收集合作伙伴、开发者等群体的反馈。
当前，Intel的固件已经取消对非UEFI64平台的支持，且微软从Win10开始，也不再适配32位操作系统了，这些都是有利条件。事实上，Intel曾发布纯64bit的安腾处理器，即IA-64架构，可惜2021年随着安腾9700系列停止出货，而退出历史舞台。
