虚拟路由器冗余协议(VRRP：Virtual Router Redundancy Protocol)
虚拟路由器冗余协议(VRRP)是一种选择协议，它可以把一个虚拟路由器的责任动态分配到局域网上的 VRRP 路由器中的一台。控制虚拟路由器 IP 地址的VRRP 路由器称为主路由器，它负责转发数据包到这些虚拟 IP 地址。一旦主路由器不可用，这种选择过程就提供了动态的故障转移机制，这就允许虚拟路由器的 IP 地址可以作为终端主机的默认第一跳路由器。使用VRRP 的好处是有更高的默认路径的可用性而无需在每个终端主机上配置动态路由或路由发现协议，VRRP 包封装在 IP 包中发送。
使用 VRRP，可以通过手动或 DHCP 设定一个虚拟 IP 地址作为默认路由器。虚拟 IP 地址在路由器间共享，其中一个指定为主路由器而其它的则为备份路由器。如果主路由器不可用，这个虚拟 IP 地址就会映射到一个备份路由器的 IP 地址(这个备份路由器就成为了主路由器)。VRRP 也可用于负载均衡，是 IPv4 和 IPv6 的一部分。
VRRP是一种容错协议。通常一个网络内的所有主机都设置一条缺省路由，这样主机发出的目的地址不在本网段的报文将被通过缺省路由发往路由器RouterA，从而实现了主机与外部网络的通信。当路由器RouterA 坏掉时，本网段内所有以RouterA 为缺省路由下一跳的主机将断掉与外部的通信。VRRP 就是为解决上述问题而提出的，它为具有多播或广播能力的局域网(如：以太网)设计。VRRP 将局域网的一组路由器(包括一个Master 即活动路由器和若干个Backup 即备份路由器)组织成一个虚拟路由器，称之为一个备份组。
这个虚拟的路由器拥有自己的IP 地址10.100.10.1(这个IP 地址可以和备份组内的某个路由器的接口地址相同)，备份组内的路由器也有自己的IP 地址(如Master的IP 地址为10.100.10.2，Backup 的IP 地址为10.100.10.3)。局域网内的主机仅仅知道这个虚拟路由器的IP 地址10.100.10.1，而并不知道具体的Master 路由器的IP 地址10.100.10.2 以及Backup 路由器的IP 地址10.100.10.3，它们将自己的缺省路由下一跳地址设置为该虚拟路由器的IP 地址10.100.10.1。于是，网络内的主机就通过这个虚拟的路由器来与其它网络进行通信。如果备份组内的Master 路由器坏掉，Backup 路由器将会通过选举策略选出一个新的Master 路由器，继续向网络内的主机提供路由服务。从而实现网络内的主机不间断地与外部网络进行通信。关于VRRP 协议的详细信息，可以参考RFC 2338。
该协议在IETF(Internet Engineering Task Force)的RFC 5798发布，这是一个开放标准，但是思科提出过一个本质上相同，但是受专利保护的协议。不过思科的Robert Barr在2001年回复说，他们不会发起专利诉讼，除非有人对思科发起专利诉讼。IBM同样声明了专利，并且他们的专利可以在IETF网站上看到。为避规此类风险，OpenBSD因此发明了CARP(共享地址冗余协议)。
一、 应用实例
最典型的VRRP应用：RTA、RTB组成一个VRRP路由器组，假设RTB的处理能力高于RTA，则将RTB配置成IP地址所有者，H1、H2、 H3的默认网关设定为RTB。则RTB成为主控路由器，负责ICMP重定向、ARP应答和IP报文的转发；一旦RTB失败，RTA立即启动切换，成为主控，从而保证了对客户透明的安全切换。
在VRRP应用中，RTA在线时RTB只是作为后备，不参与转发工作，闲置了路由器RTA 和链路L1。通过合理的网络设计，可以到达备份和负载分担双重效果。让RTA、RTB同时属于互为备份的两个VRRP组：在组1中RTA为IP地址所有者；组2中RTB为IP地址所有者。将H1的默认网关设定为RTA；H2、H3的默认网关设定为RTB。这样，既分担了设备负载和网络流量，又提高了网络可靠性。
VRRP协议的工作机理与CISCO公司的HSRP(Hot Standby Routing Protocol)有许多相似之处。但二者主要的区别是在CISCO的HSRP中，需要单独配置一个IP地址作为虚拟路由器对外体现的地址，这个地址不能是组中任何一个成员的接口地址。使用VRRP协议，不用改造目前的网络结构，最大限度保护了当前投资，只需最少的管理费用，却大大提升了网络性能，具有重大的应用价值。
二、工作原理
一个VRRP路由器有唯一的标识：VRID，范围为0-255。该路由器对外表现为唯一的虚拟MAC地址，地址的格式为00-00-5E- 00-01-[VRID]。主控路由器负责对ARP请求用该MAC地址做应答。这样无论如何切换，保证给终端设备的是唯一一致的IP和MAC地址，减少了切换对终端设备的影响。
VRRP控制报文只有一种：VRRP通告(advertisement)。它使用IP多播数据包进行封装，组地址为224.0.0.18，发布范围只限于同一局域网内。这保证了VRID在不同网络中可以重复使用。为了减少网络带宽消耗只有主控路由器才可以周期性的发送VRRP通告报文，备份路由器在连续三个通告间隔内收不到VRRP或收到优先级为0的通告后启动新的一轮VRRP选举。
在VRRP路由器组中，按优先级选举主控路由器，VRRP协议中优先级范围是0-255。若VRRP路由器的IP地址和虚拟路由器的接口IP地址相同，则称该虚拟路由器作VRRP组中的IP地址所有者；IP地址所有者自动具有最高优先级：255。优先级0一般用在IP地址所有者主动放弃主控者角色时使用。可配置的优先级范围为1-254。优先级的配置原则可以依据链路的速度和成本、路由器性能和可靠性以及其它管理策略设定。主控路由器的选举中，高优先级的虚拟路由器获胜，因此，如果在VRRP组中有IP地址所有者，则它总是作为主控路由的角色出现。对于相同优先级的候选路由器，按照IP地址大小顺序选举。VRRP还提供了优先级抢占策略，如果配置了该策略，高优先级的备份路由器便会剥夺当前低优先级的主控路由器而成为新的主控路由器。
为了保证VRRP协议的安全性，提供了两种安全认证措施：明文认证和IP头认证。明文认证方式要求：在加入一个VRRP路由器组时，必须同时提供相同的VRID和明文密码。适合于避免在局域网内的配置错误，但不能防止通过网络监听方式获得密码。IP头认证的方式提供了更高的安全性，能够防止报文重放和修改等攻击。
三、和HSRP的不同之处
1.在功能上，VRRP和HSRP非常相似,但是就安全而言，VRRP对HSRP的一个主要优势：它允许参与VRRP组的设备间建立认证机制，并且不像HSRP那样要求虚拟路由器不能是其中一个路由器的ip地址，但是VRRP允许这种情况发生(如果”拥有”虚拟路由器地址的路由器被建立并且正在运行，那么应该总是由这个虚拟路由器管理—等价于HSRP中的活动路由器)，但是为了确保万一失效发生的时候终端主机不必重新学习MAC地址，它指定使用的MAC地址00-00-5e-00-01-VRID,这里的VRID是虚拟路由器的ID(等价于一个HSRP的组标识符)。
2.另外一个不同是VRRP不使用HSRP中的政变或者一个等价消息，VRRP的状态机比HSRP的要简单，HSRP有6个状态(初始 (Initial)状态、学习(Learn)状态、监听(Listen)状态、对话(Speak)状态、备份(Standby)状态、活动 (Active)状态)和8个事件，VRRP只有3个状态(初始状态(Initialize)、主状态(Master)、备份状态(Backup))和5个事件。
3. HSRP有三种报文，而且有三种状态可以发送报文 呼叫(Hello)报文、告辞(Resign)报文、突变(Coup)报文
VRRP还有一种报文
VRRP广播报文：由主路由器定时发出来通告它的存在，使用这些报文可以检测虚拟路由器各种参数，还可以用于主路由器的选举。
4. HSRP将报文承载在UDP报文上，而VRRP承载在TCP报文上(HSRP 使用UDP 1985端口，向组播地址224.0.0.2 发送hello消息)。
5.VRRP的安全：VRRP协议包括三种主要的认证方式：无认证，简单的明文密码和使用 MD5 HMAC ip认证的强认证。
强认证方法使用IP认证头(AH)协议.AH是与用在IPSEC中相同的协议,AH为认证VRRP分组中的内容和分组头提供了一个方法. MD5 HMAC 的使用表明使用一个共享的密钥用于产生hash值.路由器发送一个VRRP分组产生MD5 hash值,并将它置于要发送的通告中,在接收时,接受方使用相同的密钥和MD5值,重新计算分组内容和分组头的hash值,如果结果相同,这个消息就是真正来自于一个可信赖的主机,如果不相同,它必须丢弃,这可以防止攻击者通过访问LAN而发出能影响选择过程的通告消息或者其他一些方法中断网络.
另外，VRRP包括一个保护VRRP分组不会被另外一个远程网络添加内容的机制(设置TTL值=255,并在接受时检查)，这限制了可以进行本地攻击的大部分缺陷。而另一方面,HSRP在它的消息中使用的TTL值是1。
6.VRRP的崩溃间隔时间：3*通告间隔+时滞时间(skew-time)
VRRP工作原理：在VRRP中有两组重要的概念。VRRP路由器和虚拟路由器，主控路由器和备份路由器。VRRP路由器是指运行VRRP的路由器，是物理实体，虚拟路由器是指VRRP协议创建的，是逻辑概念。一组VRRP路由器协同工作，共同构成一台虚拟路由器。Vrrp中存在着一种选举机制，用以选出提供服务的路由即主控路由，其他的则成了备份路由；当主控路由失效后，备份路由中会重新选举出一个主控路由，来继续工作，来保障不间断服务。
其中主控的选举是依靠优先级的设定(0-255)可设定范围1-254。
VRRP协议使用多播数据来传输VRRP数据，VRRP数据使用特殊的虚拟源MAC地址发送数据而不是自身网卡的MAC地址，VRRP运行时只有MASTER路由器定时发送VRRP通告信息，表示MASTER工作正常以及虚拟路由器IP(组)，BACKUP只接收VRRP数据，不发送数据，如果一定时间内没有接收到MASTER的通告信息，各BACKUP将宣告自己成为MASTER，发送通告信息，重新进行MASTER选举状态。
配置VRRP协议时需要配置每个路由器的虚拟路由器ID(VRID)和优先权值，使用VRID将路由器进行分组，具有相同VRID值的路由器为同一个组，VRID是一个0～255的正整数；同一组中的路由器通过使用优先权值来选举MASTER，优先权大者为MASTER，优先权也是一个0～255的正整数。
Vrrp路由器有三种状态Initialize Master Backup
Inittialize即初始化状态，是在选举开始之前的状态
Backup即备份机状态，监控主控机状态，并准备随时接替，无缝链接
1) 不对目标地址为VIP的arp包回应
2) 丢弃目标MAC为虚拟路由器MAC的包
3) 丢弃目标IP是VIP的包
4) 如果规定时间内没有接收到master的vrrp通告，将会发出通告，重新选举
选举时，会考虑到优先级，IP地址打下，还有一个特殊选项即nopreempt。
Master即主控机状态，是真实转发目标IP为VIP的包的路由
1) 必须对目标IP为VIP的ARP请求处理
2) 必须对目标MAC为虚拟路由器的MAC处理
3) 必须接受和VIP有关的数据包
4) 当出现故障的时候，会先取消adver_timer，发出一个宣称自己的优先级降为0的通告，进入初始化状态。
VRRP协议应用详解
1 、概述
1.1、产生背景
随着互联网的发展，人们对网络可靠性的要求越来越高。特别是对于终端用户来说，能够实时与网络其他部分保持联系是非常重要的。一般来说，主机通过设置默认网关来与外部网络联系，如图1所示：
图1 常用局域网组网方案
主机将发送给外部网络的报文发送给网关，由网关传递给外部网络，从而实现主机与外部网络的通信。正常的情况下，主机可以完全信赖网关的工作，但是当网关坏掉时，主机与外部的通信就会中断。要解决网络中断的问题，可以依靠再添加网关的方式解决，不过由于大多数主机只允许配置一个默认网关，此时需要网络管理员进行手工干预网络配置，才能使得主机使用新的网关进行通信；有时人们运用动态路由协议的方法来解决网络出现故障这一问题，如运行RIP、OSPF等，或者使用IRDP。然而这些协议由于配置过于复杂，或者安全性能不好等原因都不能满足用户的需求。
为了更好地解决网络中断的问题，网络开发者提出了VRRP，它既不需要改变组网情况，也不需要在主机上做任何配置，只需要在相关路由器上配置极少的几条命令，就能实现下一跳网关的备份，并且不会给主机带来任何负担。和其他方法比较起来，VRRP更加能够满足用户的需求。
1.2、技术优点
VRRP是一种容错协议，它保证当主机的下一跳路由器出现故障时，由另一台路由器来代替出现故障的路由器进行工作，从而保持网络通信的连续性和可靠性。VRRP具有如下优点：
1)、简化网络管理：在具有多播或广播能力的局域网(如以太网)中，借助VRRP能在某台设备出现故障时仍然提供高可靠的缺省链路，有效避免单一链路发生故障后网络中断的问题，而无需修改动态路由协议、路由发现协议等配置信息，也无需修改主机的默认网关配置。
2)、适应性强：VRRP报文封装在IP报文中，支持各种上层协议。
3)、网络开销小：VRRP只定义了一种报文——VRRP通告报文，并且只有处于Master状态的路由器可以发送VRRP报文。
1.3、相关术语
虚拟路由器：由一个Master路由器和多个Backup路由器组成。主机将虚拟路由器当作默认网关。
VRID：虚拟路由器的标识。有相同VRID的一组路由器构成一个虚拟路由器。
Master路由器：虚拟路由器中承担报文转发任务的路由器。
Backup路由器：Master路由器出现故障时，能够代替Master路由器工作的路由器。
虚拟IP地址：虚拟路由器的IP地址。一个虚拟路由器可以拥有一个或多个IP地址。
IP地址拥有者：接口IP地址与虚拟IP地址相同的路由器被称为IP地址拥有者。
虚拟MAC地址：一个虚拟路由器拥有一个虚拟MAC地址。虚拟MAC地址的格式为00-00-5E-00-01-{VRID}。通常情况下，虚拟路由器回应ARP请求使用的是虚拟MAC地址，只有虚拟路由器做特殊配置的时候，才回应接口的真实MAC地址。
优先级：VRRP根据优先级来确定虚拟路由器中每台路由器的地位。
非抢占方式：如果Backup路由器工作在非抢占方式下，则只要Master路由器没有出现故障，Backup路由器即使随后被配置了更高的优先级也不会成为Master路由器。
抢占方式：如果Backup路由器工作在抢占方式下，当它收到VRRP报文后，会将自己的优先级与通告报文中的优先级进行比较。如果自己的优先级比当前的Master路由器的优先级高，就会主动抢占成为Master路由器；否则，将保持Backup状态。
2、虚拟路由器简介
VRRP将局域网内的一组路由器划分在一起，形成一个VRRP备份组，它在功能上相当于一台虚拟路由器，使用虚拟路由器号进行标识。以下使用虚拟路由器代替VRRP备份组进行描述。
虚拟路由器有自己的虚拟IP地址和虚拟MAC地址，它的外在表现形式和实际的物理路由器完全一样。局域网内的主机将虚拟路由器的IP地址设置为默认网关，通过虚拟路由器与外部网络进行通信。它工作在实际的物理路由器之上的，由多个实际的路由器组成，包括一个Master路由器和多个Backup路由器。Master路由器正常工作时，局域网内的主机通过Master与外界通信。当Master路由器出现故障时，Backup路由器中的一台设备将成为新的Master路由器，接替转发报文的工作，如图2所示。
图2 虚拟路由器示意图
3、VRRP工作过程
VRRP的工作过程为：
(1)、虚拟路由器中的路由器根据优先级选举出Master。Master路由器通过发送免费ARP报文，将自己的虚拟MAC地址通知给与它连接的设备或者主机，从而承担报文转发任务；
(2)、Master路由器周期性发送VRRP报文，以公布其配置信息(优先级等)和工作状况；
(3)、如果Master路由器出现故障，虚拟路由器中的Backup路由器将根据优先级重新选举新的Master；
(4)、虚拟路由器状态切换时，Master路由器由一台设备切换为另外一台设备，新的Master路由器只是简单地发送一个携带虚拟路由器的MAC地址和虚拟IP地址信息的免费ARP报文，这样就可以更新与它连接的主机或设备中的ARP相关信息。网络中的主机感知不到Master路由器已经切换为另外一台设备。
(5)、Backup路由器的优先级高于Master路由器时，由Backup路由器的工作方式(抢占方式和非抢占方式)决定是否重新选举Master。
由此可见，为了保证Master路由器和Backup路由器能够协调工作，VRRP需要实现以下功能：
Master路由器的选举；
Master路由器状态的通告；
同时，为了提高安全性，VRRP还提供了认证功能；
下面将从上述三个方面详细介绍VRRP的工作过程。
3.1、Master路由器的选举
VRRP根据优先级来确定虚拟路由器中每台路由器的角色(Master路由器或Backup路由器)。优先级越高，则越有可能成为Master路由器。
初始创建的路由器工作在Backup状态，通过VRRP报文的交互获知虚拟路由器中其他成员的优先级：
如果VRRP报文中Master路由器的优先级高于自己的优先级，则路由器保持在Backup状态；
如果VRRP报文中Master路由器的优先级低于自己的优先级，采用抢占工作方式的路由器将抢占成为Master状态，周期性地发送VRRP报文，采用非抢占工作方式的路由器仍保持Backup状态；
如果在一定时间内没有收到VRRP报文，则路由器切换为Master状态。
VRRP优先级的取值范围为0到255(数值越大表明优先级越高)，可配置的范围是1到254，优先级0为系统保留给路由器放弃Master位置时候使用，255则是系统保留给IP地址拥有者使用。当路由器为IP地址拥有者时，其优先级始终为255。因此，当虚拟路由器内存在IP地址拥有者时，只要其工作正常，则为Master路由器。
3.2、Master路由器状态的通告
Master路由器周期性地发送VRRP报文，在虚拟路由器中公布其配置信息(优先级等)和工作状况。Backup路由器通过接收到VRRP报文的情况来判断Master路由器是否工作正常。
Master路由器主动放弃Master地位(如Master路由器退出虚拟路由器)时，会发送优先级为0的VRRP报文，致使Backup路由器快速切换变成Master路由器。这个切换的时间称为Skew time，计算方式为：(256－Backup路由器的优先级)/256，单位为秒。
当Master路由器发生网络故障而不能发送VRRP报文的时候，Backup路由器并不能立即知道其工作状况。Backup路由器等待一段时间之后，如果还没有接收到VRRP报文，那么会认为Master路由器无法正常工作，而把自己升级为Master路由器，周期性发送VRRP报文。如果此时多个Backup路由器竞争Master路由器的位置，将通过优先级来选举Master路由器。Backup路由器默认等待的时间称为Master_Down_Interval，取值为：(3×VRRP报文的发送时间间隔)＋Skew time，单位为秒。
在性能不够稳定的网络中，Backup路由器可能因为网络堵塞而在Master_Down_Interval期间没有收到Master路由器的报文，而主动抢占为Master位置，如果此时原Master路由器的报文又到达了，就会出现虚拟路由器的成员频繁的进行Master抢占现象。为了缓解这种现象的发生，特制定了延迟等待定时器。它可以使得Backup路由器在等待了Master_Down_Interval后，再等待延迟等待时间。如在此期间仍然没有收到VRRP报文，则此Backup路由器才会切换为Master路由器，对外发送VRRP报文。
3.3、认证方式
VRRP提供了三种认证方式：
无认证：不进行任何VRRP报文的合法性认证，不提供安全性保障。
简单字符认证：在一个有可能受到安全威胁的网络中，可以将认证方式设置为简单字符认证。发送VRRP报文的路由器将认证字填入到VRRP报文中，而收到VRRP报文的路由器会将收到的VRRP报文中的认证字和本地配置的认证字进行比较。如果认证字相同，则认为接收到的报文是合法的VRRP报文；否则认为接收到的报文是一个非法报文。
MD5认证：在一个非常不安全的网络中，可以将认证方式设置为MD5认证。发送VRRP报文的路由器利用认证字和MD5算法对VRRP报文进行加密，加密后的报文保存在AuthenticationHeader(认证头)中。收到VRRP报文的路由器会利用认证字解密报文，检查该报文的合法性。
3.4、Master与Backup工作状态
VRRP网络传输功能有时需要额外的技术来完善其工作。例如，Master路由器到达某网络的链路突然断掉时，主机无法通过此Master路由器远程访问该网络。此时，可以通过监视指定接口上行链路功能，解决这个问题。当Master路由器发现上行链路出现故障后，主动降低自己的优先级(使Master路由器的优先级低于Backup路由器)，并立即发送VRRP报文。Backup路由器接收到优先级比自己低的VRRP报文后，等待Skew_Time切换为新的Master路由器。从而，使得能够到达此网络的Backup路由器充当VRRP新的Master路由器，协助主机完成网络通讯。
VRRP可以直接监视连接上行链路的接口状态。当连接上行链路的接口down时，将Master路由器降低指定的优先级。VRRP优先级最低可以降低到1。
VRRP可以利用NQA技术监视上行链路连接的远端主机或者网络状况。例如，Master设备上启动NQA的ICMP-echo探测功能，探测远端主机的可达性。当ICMP-echo探测失败时，它可以通知本设备探测结果，达到降低VRRP优先级的目的。
VRRP也可以利用BFD技术监视上行链路连接的远端主机或者网络状况。由于BFD的精度可以到达10ms，通过BFD能够快速检测到链路状态的变化，达到快速抢占的目的。例如，可以在Master路由器上使用BFD技术监视上行设备的物理状态，在上行设备坏掉之后，快速检测到该变化，并降低Master路由器的优先级，致使Backup路由器等待Skew time后，抢占成为新的Master路由器。
Backup路由器在Master路由器坏掉之后，正常情况下需要等待Master_Down_Interval才能切换为新的Master的位置，这段时间内主机将无法正常通信，因为此时没有Master设备替它转发报文。为了解决这个网络故障，Backup设备提供了一个监听Master工作状态的功能，使得Master路由器坏掉之后Backup能够立即切换成为新的Master路由器，维持网络通讯。
Backup路由器监视Master路由器采用的是具有快速检测功能的BFD技术。在Backup设备上使用该技术监视Master路由器的状态，一旦Master路由器发生故障，Backup就可以自动切换成为新的Master路由器，将切换时间缩短到毫秒级。
4、典型组网案例
4.1、主备备份

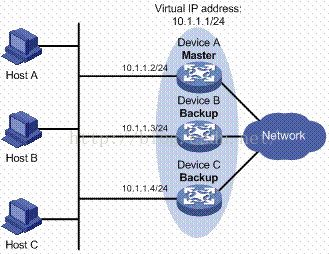

主备备份方式表示业务仅由Master路由器承担。当Master路由器出现故障时，才会由选举出来的Backup路由器接替它工作。如图3中所示。
图3 主备备份VRRP
初始情况下，Device A是Master路由器并承担转发任务，Device B和Device C是Backup路由器且都处于就绪监听状态。如果Device A发生故障，则虚拟路由器内处于Backup状态的Device B和Device C路由器将根据优先级选出一个新的Master路由器，这个新Master路由器继续为网络内的主机转发数据。
4.2、负载分担
在路由器的一个接口上可以创建多个虚拟路由器，使得该路由器可以在一个虚拟路由器中作为Master路由器，同时在其他的虚拟路由器中作为Backup路由器。
负载分担方式是指多台路由器同时承担业务，因此负载分担方式需要两个或者两个以上的虚拟路由器，每个虚拟路由器都包括一个Master路由器和若干个Backup路由器，各虚拟路由器的Master路由器可以各不相同，如图4中所示。

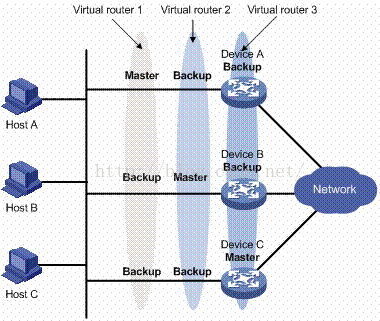

图4 负载分担VRRP
在图4中，有三个虚拟路由器存在：
虚拟路由器1：Device A作为Master路由器，Device B和Device C作为Backup路由器。
虚拟路由器2：Device B作为Master路由器，Device A和Device C作为Backup路由器。
虚拟路由器3：Device C作为Master路由器，Device A和Device B作为Backup路由器。
为了实现业务流量在Device A、Device B和Device C之间进行负载分担，需要将局域网内的主机的默认网关分别设置为虚拟路由器1、2和3。在配置优先级时，需要确保三个虚拟路由器中各路由器的VRRP优先级形成一定的交叉，使得一台路由器尽可能不同时充当2个Master路由器。
4.3、Master使用BFD/NQA监视上行链路
VRRP可以通过BFD或NQA等快速检测协议监视一些上行敏感链路，使得Master路由器快速地发现网络故障，降低自身的优先级，从而保证上行链路工作正常的Backup路由器能够接替它的工作。

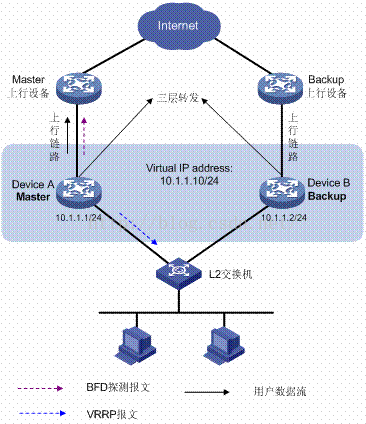

图5 Master监视上行链路
如图5所示，初始情况下，Device A作为Master路由器，承担转发任务；Device B为Backup路由器，处于就绪监听状态。Device A使用BFD监视上行到达Internet的链路状态。如果Device A的上行链路发生故障，Device A可以在毫秒级感知到网络变化，立即发送低优先级的VRRP报文给Device B。如果此时Device B的优先级高于报文中的优先级，那么它将在Skew Time时间之后切换为新的Master路由器，之后由这个新的Master路由器为网络内的主机转发数据。
4.4、Backup使用BFD监视Master状态
为了保证网络传输的稳定性，可以在Backup设备上使用BFD技术监视Master的状态，使得Master设备发生故障时，Backup设备能够立即切换为新的Master设备。

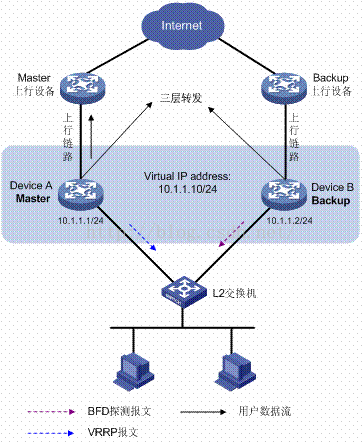

图6 Backup监视Master状态
如图6中所示，初始情况下，DeviceA作为Master路由器，承担转发任务；DeviceB是Backup路由器，处于就绪监听状态。DeviceB使用BFD监视DeviceA上IP地址10.1.1.1的可达性。如果Device A发生故障，DeviceB可以立即通过BFD感知到对端的变化，主动切换成为新的Master设备，之后这个新Master路由器将为网络内的主机转发数据。
