超微半导体公司（英语：Advanced Micro Devices, Inc.；缩写：AMD），简称超威或超微，是美国一家专注于微处理器及相关技术设计的跨国公司，总部位于加利福尼亚州旧金山湾区硅谷内的森尼韦尔市。创立于1969年，最初拥有晶圆厂来制造其设计的芯片，自2009年AMD将自家晶圆厂拆分为现今的格芯以后，成为无厂半导体公司，仅负责硬件集成电路设计及产品销售业务。现时，AMD的主要产品是中央处理器（包括嵌入式平台）、图形处理器、主板芯片组以及电脑存储器。
AMD是目前除了英特尔以外，最大的x86架构微处理器供应商，自收购冶天科技以后，则成为除了英伟达和将发布独立显卡的英特尔以外仅有的独立图形处理器供应商，自此成为一家同时拥有中央处理器和图形处理器技术的半导体公司，也是唯一可与英特尔和英伟达匹敌的厂商。
AMD于2006年7月24日并购ATi后，获得图形处理器的技术。自从Athlon XP上市以来，AMD与Intel的技术差距逐渐缩小。2003年时AMD抢先于Intel之前发表具有64位的Athlon 64，2005年4月22日，AMD发布Opteron处理器，领先于Intel率先发布拥有两个处理器核心的x86中央处理器。2010年底，AMD推出绘图芯片与处理芯片合二为一的AMD Fusion芯片，亦即是“加速处理器”（Accelerated Processing Unit，简称“APU”），获得PC业界不少生产厂家采用。
在知乎上有AMD-Cpu芯片系列相关历史文章中有详细的介绍。
AMD CPU核心
Athlon XP的核心类型
Athlon XP有4种不同的核心类型，但都有共同之处：都采用Socket A接口而且都采用PR标称值标注。
Palomino
这是最早的Athlon XP的核心，采用0.18um制造工艺，核心电压为1.75V左右，二级缓存为256KB，封装方式采用OPGA，前端总线频率为266MHz。
Thoroughbred
这是第一种采用0.13um制造工艺的Athlon XP核心，又分为Thoroughbred-A和Thoroughbred-B两种版本，核心电压1.65V-1.75V左右，二级缓存为256KB，封 装方式采用OPGA，前端总线频率为266MHz和333MHz。
Thorton
采用0.13um制造工艺，核心电压1.65V左右，二级缓存为256KB，封装方式采用OPGA，前端总线频率为333MHz。可以看作是屏蔽了一 半二级缓存的Barton。
Barton
采用0.13um制造工艺，核心电压1.65V左右，二级缓存为512KB，封装方式采用OPGA，前端总线频率为333MHz和400MHz。
新Duron的核心类型
AppleBred
采用0.13um制造工艺，核心电压1.5V左右，二级缓存为64KB，封装方式采用OPGA，前端总线频率为266MHz。没有采用PR标称值标注 而以实际频率标注，有1.4GHz、1.6GHz和1.8GHz三种。
Athlon 64系列CPU的核心类型
Sledgehammer
Sledgehammer是AMD服务器CPU的核心，是64位CPU，一般为940接口，0.13微米工艺。Sledgehammer功能强大，集成三 条HyperTransprot总线，核心使用12级流水线，128K一级缓存、集成1M二级缓存，可以用于单路到8路CPU服务器。 Sledgehammer集成内存控制器，比起传统上位于北桥的内存控制器有更小的延时，支持双通道DDR内存，由于是服务器CPU，当然支持ECC校 验。
Clawhammer
采用0.13um制造工艺，核心电压1.5V左右，二级缓存为1MB，封装方式采用mPGA，采用Hyper Transport总线，内置1个128bit的内存控制器。采用Socket 754、Socket 940和Socket 939接口。
Newcastle
其与Clawhammer的最主要区别就是二级缓存降为512KB(这也是AMD为了市场需要和加快推广64位CPU而采取的相对低价政策的结果)， 其它性能基本相同。
Wincheste
Wincheste是比较新的AMD Athlon 64CPU核心，是64位CPU，一般为939接口，0.09微米制造工艺。这种核心使用200MHz外频，支持1GHyperTransprot总线， 512K二级缓存，性价比较好。Wincheste集成双通道内存控制器，支持双通道DDR内存，由于使用新的工艺，Wincheste的发热量比旧的 Athlon小，性能也有所提升。
Troy
Troy是AMD第一个使用90nm制造工艺的Opteron核心。Troy核心是在Sledgehammer基础上增添了多项新技术而来的，通常为 940针脚，拥有128K一级缓存和1MB (1,024 KB)二级缓存。同样使用200MHz外频，支持1GHyperTransprot总线，集成了内存控制器，支持双通道DDR400内存，并且可以支持 ECC 内存。此外，Troy核心还提供了对SSE-3的支持，和Intel的Xeon相同，总的来说，Troy是一款不错的CPU核心。
Venice
Venice核心是在Wincheste核心的基础上演变而来，其技术参数和Wincheste基本相同：一样基于X86-64架构、整合双通道内存控制 器、512KB L2缓存、90nm制造工艺、200MHz外频，支持1GHyperTransprot总线。Venice的变化主要有三方面：一是使用了Dual Stress Liner (简称DSL)技术，可以将半导体晶体管的响应速度提高24％，这样是CPU有更大的频率空间，更容易超频；二是提供了对SSE-3的支持，和Intel 的CPU相同；三是进一步改良了内存控制器，一定程度上增加处理器的性能，更主要的是增加内存控制器对不同DIMM模块和不同配置的兼容性。此外 Venice核心还使用了动态电压，不同的CPU可能会有不同的电压。
SanDiego
SanDiego核心与Venice一样是在Wincheste核心的基础上演变而来，其技术参数和Venice非常接近，Venice拥有的新技术、新 功能，SanDiego核心一样拥有。不过AMD公司将SanDiego核心定位到顶级Athlon 64处理器之上，甚至用于服务器CPU。可以将SanDiego看作是Venice核心的高级版本，只不过缓存容量由512KB提升到了1MB。当然由于 L2缓存增加，SanDiego核心的内核尺寸也有所增加，从Venice核心的84平方毫米增加到115平方毫米，当然价格也更高昂。
闪龙系列CPU的核心类型
Paris
Paris核心是Barton核心的继任者，主要用于AMD的闪龙，早期的754接口闪龙部分使用Paris核心。Paris采用90nm制造工艺，支持 iSSE2指令集，一般为256K二级缓存，200MHz外频。Paris核心是32位CPU，来源于K8核心，因此也具备了内存控制单元。CPU内建内 存控制器的主要优点在于内存控制器可以以CPU频率运行，比起传统上位于北桥的内存控制器有更小的延时。使用Paris核心的闪龙与Socket A接口闪龙CPU相比，性能得到明显提升。
Palermo
Palermo核心目前主要用于AMD的闪龙CPU，使用Socket 754接口、90nm制造工艺，1.4V左右电压，200MHz外频，128K或者256K二级缓存。Palermo核心源于K8的Wincheste核 心，新的E6步进版本已经支持64位。除了拥有与AMD高端处理器相同的内部架构，还具备了EVP、Cool‘n’Quiet；和 HyperTransport等AMD独有的技术，为广大用户带来更“冷静”、更高计算能力的优秀处理器。由于脱胎与ATHLON64处理器，所以 Palermo同样具备了内存控制单元。CPU内建内存控制器的主要优点在于内存控制器可以以CPU频率运行，比起传统上位于北桥的内存控制器有更小的延 时。
Athlon 64 X2系列双核心CPU的核心类型
Athlon 64 X2系列双核心CPU的核心类型主要有Manchester和Toledo，两者十分相似，差别仅在于二级缓存。
AMD双核心处理器
AMD推出的双核心处理器分别是双核心的Opteron系列和全新的Athlon 64 X2系列处理器。其中Athlon 64 X2是用以抗衡Pentium D和Pentium Extreme Edition的桌面双核心处理器系列。
AMD推出的Athlon 64 X2是由两个Athlon 64处理器上采用的Venice核心组合而成，每个核心拥有独立的512KB(1MB) L2缓存及执行单元。除了多出一个核芯之外，从架构上相对于目前Athlon 64在架构上并没有任何重大的改变。
双核心Athlon 64 X2的大部分规格、功能与我们熟悉的Athlon 64架构没有任何区别，也就是说新推出的Athlon 64 X2双核心处理器仍然支持1GHz规格的HyperTransport总线，并且内建了支持双通道设置的DDR内存控制器。
与Intel双核心处理器不同的是，Athlon 64 X2的两个内核并不需要经过MCH进行相互之间的协调。AMD在Athlon 64 X2双核心处理器的内部提供了一个称为System Request Queue(系统请求队列)的技术，在工作的时候每一个核心都将其请求放在SRQ中，当获得资源之后请求将会被送往相应的执行核心，也就是说所有的处理过 程都在CPU核心范围之内完成，并不需要借助外部设备。

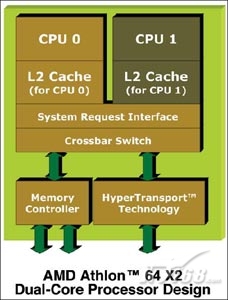

AMD Athlon 64 X2内部示意图
对于双核心架构，AMD的做法是将两个核心整合在同一片硅晶内核之中，而Intel的双核心处理方式则更像是简单的将两个核心做到一起而已。与Intel 的双核心架构相比，AMD双核心处理器系统不会在两个核心之间存在传输瓶颈的问题。因此从这个方面来说，Athlon 64 X2的架构要明显优于Pentium D架构。
虽然与Intel相比，AMD并不用担心Prescott核心这样的功耗和发热大户，但是同样需要为双核心处理器考虑降低功耗的方式。为此AMD并没有采 用降低主频的办法，而是在其使用90nm工艺生产的Athlon 64 X2处理器中采用了所谓的Dual Stress Liner应变硅技术，与SOI技术配合使用，能够生产出性能更高、耗电更低的晶体管。
AMD推出的Athlon 64 X2处理器给用户带来最实惠的好处就是，不需要更换平台就能使用新推出的双核心处理器，只要对老主板升级一下BIOS就可以了，这与Intel双核心处理 器必须更换新平台才能支持的做法相比，升级双核心系统会节省不少费用。
