大规模网络监控工具集-nettools
2026-06-07 15:23:10
阿炯
大规模数据中心的网络可靠性一直是工程领域的难题。当交换机、路由器、光模块在高速率流量下出现偶发性故障时，传统的 ping 或 traceroute 往往无法捕捉那些瞬时、间歇性发生的问题 —— 比如微秒级的丢包、比特翻转导致的随机错误，或者 ECMP 负载均衡路径上某个特定链路的降级。百度团队开源的 nettools，正是针对这类 "黑盒" 监控场景构建的一套物理网络诊断工具包，包括：bitflip：用于检测大规模物理网络中的丢包和比特翻转错误。
baize：配置驱动的网络质量持续监控工具，适合长期部署场景。
lidar：TCP SYN 网络可达性探测工具，无需在远端部署任何软件。
nettools 基于 Go 语言开发（占比97%），代码结构清晰，依赖简洁，适合集成到现有的监控告警体系中。对于大规模数据中心运营者而言，这套工具提供了一种在生产环境中快速部署、长期运行的网络质量监控方案 —— 不需要复杂的预配置，客户端首次发送数据包时服务端会自动注册，无需手动添加被监控对象。采用 MIT 许可证。
其包含三个核心工具，均由百度内部实际部署的生产环境驱动开发。

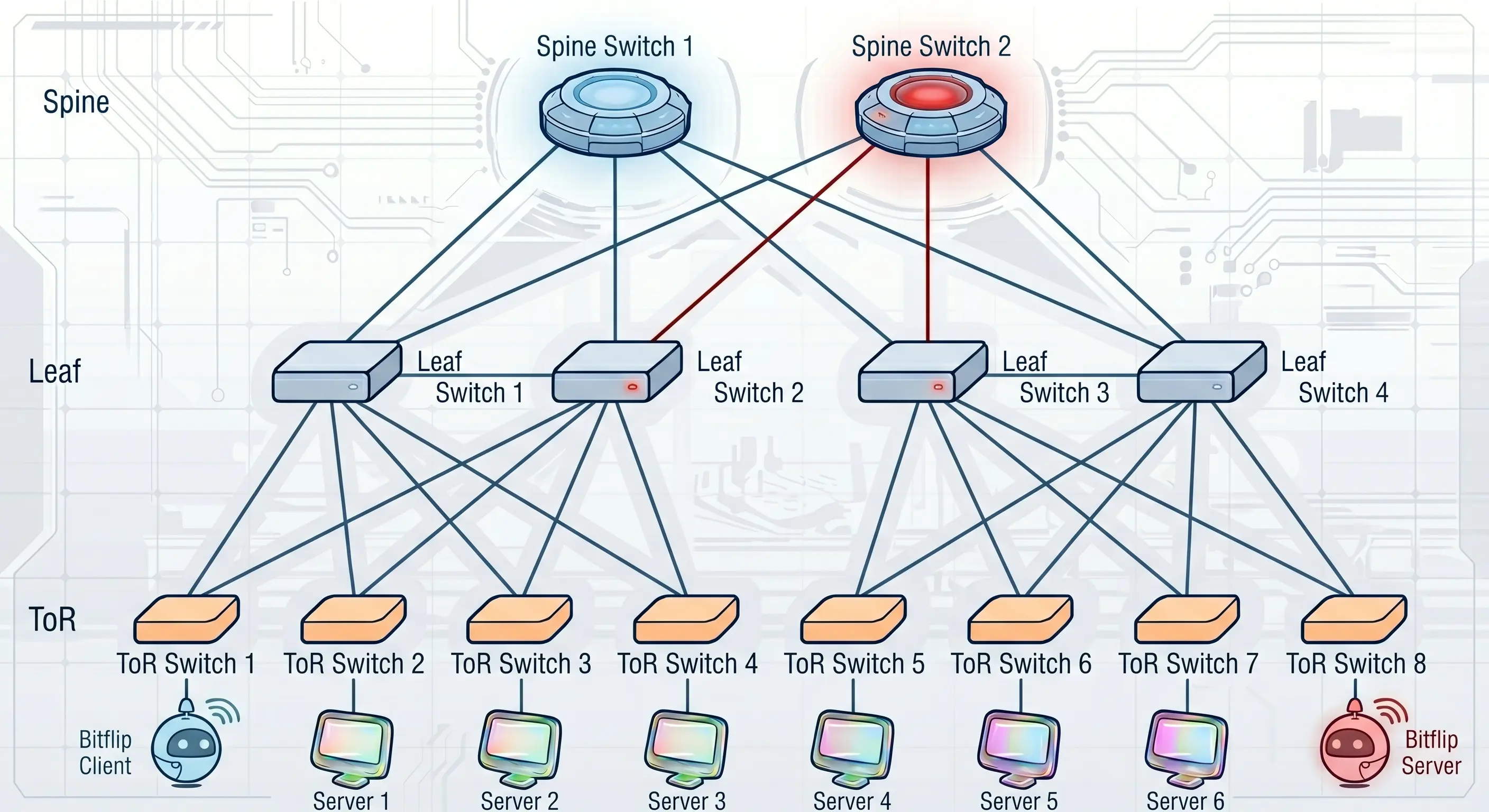

首先是 bitflip，系高频 UDP 探测工具，通过在客户端与服务端之间持续发送大量 UDP 数据包来检测物理网络的丢包和比特翻转错误。与传统 ping 不同，bitflip 支持单向检测：服务端可以独立统计从客户端到服务端的正向路径丢包情况，客户端则统计双向往返路径的总体情况。通过对比两端数据，运维人员可以精准定位丢包发生在正向路径还是回程路径，从而将故障范围缩小到具体的光模块或光纤链路。
工作原理： 客户端每秒向服务端发送大量 UDP 报文，服务端原样回显。双端独立检测：
1、Client 端（往返检测）： 检测全链路往返丢包和 bitflip。若报文在任一方向丢失，计为丢包；若返回报文内容与预期不符，记录发生 bitflip 的五元组。
2、Server 端（单向检测）： 仅检测 Client→Server 方向的丢包和 bitflip。每个报文携带 Client 上一时间窗口的实际发送计数和起始端口对，Server 据此计算单向丢包率并还原该窗口的全部端口对——实现单向丢包五元组定位，无需时钟同步或跟踪 Client 状态。Server 收到未知 Client 的第一个包时自动创建统计实例，无需预配置 -c。
通过对比 Client 端和 Server 端的丢包率，可判断丢包发生在正向路径（Client→Server）还是回程路径（Server→Client）。
bitflip 的检测逻辑设计颇为巧妙。客户端发送的每个 UDP 数据包都包含 4 种盐值模式（0xFF、0x00、0x5A、以及 0xAAAA/0x5555 交替模式），这些填充数据用于检测比特翻转。如果接收方发现特定字节被翻转，就能定位到物理层的硬件故障；而服务端采用了无状态设计：每个数据包都携带上一个时间窗口的发送计数和起止端口信息，服务端通过确定性算法还原完整的端口对集合，无需维护任何客户端状态即可实现按五元组维度的丢包统计。这种设计让 bitflip 在面对大规模集群时不会因为状态存储而成为瓶颈。bitflip6 是 bitflip 的 IPv6 版本，功能完全一致，只是将地址族替换为 IPv6。对于同时管理 IPv4 和 IPv6 双栈数据中心的企业，这两套工具可以并行部署，统一收集数据。
第二个工具 baize 则面向长期运行的连续监控场景。这是一个配置驱动的守护进程，可以同时以客户端和服务端角色运行。baize 使用 JSON 配置文件管理所有参数，内置日志轮转和过期清理机制，支持 Go pprof 进行运行时性能分析，还可以通过 SIGINT/SIGTERM 实现优雅关闭。百度内部版本还支持从数据库定期拉取配置并推送数据到 Kafka 进行聚合，开源版本则简化为纯文件驱动，以日志为默认输出。
与 bitflip 的命令行参数模式不同，baize 使用 JSON 配置文件，支持在同一进程中同时运行 Client 和 Server。
核心特性：
1、配置驱动： 通过 JSON 配置文件管理所有参数，便于自动化部署。
2、单进程双角色： 支持同一进程同时运行 Client 和 Server。
3、日志轮转： 内置按日期轮转的日志系统，自动清理过期日志文件，symlink 指向最新日志。
4、pprof 集成： 内置 Go pprof HTTP 服务，方便运行时性能分析。
5、优雅退出： 监听 SIGINT/SIGTERM 信号，优雅关闭所有 goroutine。
百度物理网络内部使用的 baize 工具既支持配置文件，也支持定时拉取数据库节点的配置数据，开源版做了简化，只支持配置文件。同时内部版还会将数据推送到 Kafka 中供聚合程序处理，开源版默认输出到日志中，但已提供了接口可以各种实现。
使用场景
1、集群间高频探测：大规模集群间的网络质量持续监控，高频探测（默认 5000 pps）快速暴露间歇性丢包，多端口覆盖 ECMP 路径定位具体故障链路。
2、LCC 机房探测：跨 LCC 机房的网络质量监测，配置驱动便于批量部署到多机房节点。
3、ADC/DC 网络改造监控：网络设备割接、升级期间持续监控，改造前后质量对比量化改造效果，自动检测改造引入的丢包和改包问题。
4、专线监控：运营商专线质量持续监测，专线丢包、延迟异常实时告警，为 SLA 评估提供数据支撑。
5、回切验证：故障恢复后流量回切的网络质量验证，确认回切路径无丢包、无 bitflip，对比回切前后丢包率变化。
6、临时点对点监控：故障排查时的临时端到端探测，最小配置即可启动（仅需双方 IP），验证后可快速停止。
从应用场景看，baize 覆盖了数据中心运营中的几类典型需求：集群间高频探测用于快速暴露间歇性丢包，尤其适合 ECMP 多路径场景下精确定位故障链路；跨 LCC 数据中心探测用于监控广域网质量；设备割接期间的连续监控用于量化变更对网络质量的影响；专线监控用于实时告警和 SLA 评估；以及故障恢复后的路径验证，用于确认回切后无新的丢包或比特翻转错误。
lidar是TCP SYN 网络可达性探测工具。通过发送原始 TCP SYN 报文并分析响应来判定目标主机和端口的网络状态，无需在远端部署任何软件。利用目标主机内核 TCP 协议栈自动响应 SYN 报文的特性，只需目标 IP 和端口即可探测。
工作原理：lidar 通过 raw socket 构造 TCP SYN 报文发送到目标 IP，通过 BPF 设备（macOS）或 raw socket（Linux）接收响应。内核 TCP 协议栈不会处理这些报文，因此不会影响系统已有的 TCP 连接。
核心特性：
1、无需服务端： 只需目标 IP 和端口，无需在远端安装任何软件。
2、精准分类： 区分 SYN-ACK（端口开放）、RST（端口关闭/拒绝）、Timeout（不可达/丢包）三种状态。
3、源端口轮转： 自动轮转源端口覆盖多条 ECMP 路径，可配置端口范围。
4、速率控制： 内置令牌桶限速，精确控制探测频率。
5、多目标并行： 支持逗号分隔多 IP，每个目标独立统计。
最新版本：0.2
项目主页：https://github.com/baidu/nettools
