Apache HTTP Server与Tomcat的三种连接方式介绍
2009-12-29 11:31:07 阿炯

整合 Apache Http Server 和 Tomcat 可以提升对静态文件的处理性能、利用 Web 服务器来做负载均衡以及容错、无缝的升级应用程序。本文介绍了三种整合 Apache 和 Tomcat 的方式。

首先我们先介绍一下为什么要让 Apache 与 Tomcat 之间进行连接。事实上 Tomcat 本身已经提供了 HTTP 服务,该服务默认的端口是 8080,装好 tomcat 后通过 8080 端口可以直接使用 Tomcat 所运行的应用程序,你也可以将该端口改为 80。

既然 Tomcat 本身已经可以提供这样的服务,我们为什么还要引入 Apache 或者其他的一些专门的 HTTP 服务器呢?原因有下面几个:
1. 提升对静态文件的处理性能
2. 利用 Web 服务器来做负载均衡以及容错
3. 无缝的升级应用程序

这三点对一个 web 网站来说是非常之重要的,我们希望我们的网站不仅是速度快,而且要稳定,不能因为某个 Tomcat 宕机或者是升级程序导致用户访问不了,而能完成这几个功能的、最好的 HTTP 服务器也就只有 apache 的 http server 了,它跟 tomcat 的结合是最紧密和可靠的。

接下来我们介绍三种方法将 apache 和 tomcat 整合在一起。

JK
这是最常见的方式,你可以在网上找到很多关于配置JK的网页,当然最全的还是其官方所提供的文档。JK 本身有两个版本分别是 1 和 2,目前 1 最新的版本是 1.2.19,而版本 2 早已经废弃了,以后不再有新版本的推出了,所以建议你采用版本 1。

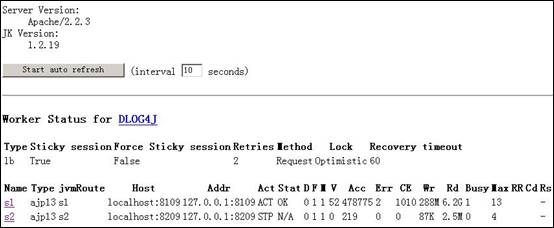

JK 是通过 AJP 协议与 Tomcat 服务器进行通讯的,Tomcat 默认的 AJP Connector 的端口是 8009。JK 本身提供了一个监控以及管理的页面 jkstatus,通过 jkstatus 可以监控 JK 目前的工作状态以及对到 tomcat 的连接进行设置,如下图所示:

图 1:监控以及管理的页面 jkstatus

在这个图中我们可以看到当前JK配了两个连接分别到 8109 和 8209 端口上,目前 s2 这个连接是停止状态,而 s1 这个连接自上次重启后已经处理了 47 万多个请求,流量达到 6.2 个 G,最大的并发数有 13 等等。我们也可以利用 jkstatus 的管理功能来切换 JK 到不同的 Tomcat 上,例如将 s2 启用,并停用 s1,这个在更新应用程序的时候非常有用,而且整个切换过程对用户来说是透明的,也就达到了无缝升级的目的。关于 JK 的配置文章网上已经非常多了,这里我们不再详细的介绍整个配置过程,但我要讲一下配置的思路,只要明白了配置的思路,JK 就是一个非常灵活的组件。

JK 的配置最关键的有三个文件,分别是
httpd.conf
Apache 服务器的配置文件,用来加载 JK 模块以及指定 JK 配置文件信息

workers.properties
到 Tomcat 服务器的连接定义文件

uriworkermap.properties
URI 映射文件,用来指定哪些 URL 由 Tomcat 处理,你也可以直接在 httpd.conf 中配置这些 URI,但是独立这些配置的好处是 JK 模块会定期更新该文件的内容,使得我们修改配置的时候无需重新启动 Apache 服务器。

其中第二、三个配置文件名都可以自定义。下面是一个典型的 httpd.conf 对 JK 的配置

# (httpd.conf)
# 加载 mod_jk 模块
LoadModule jk_module modules/mod_jk.so

#
# Configure mod_jk
#

JkWorkersFile conf/workers.properties
JkMountFile conf/uriworkermap.properties
JkLogFile logs/mod_jk.log
JkLogLevel warn

接下来我们在 Apache 的 conf 目录下新建两个文件分别是 workers.properties、uriworkermap.properties。这两个文件的内容大概如下

#
# workers.properties
#

# list the workers by name

worker.list=DLOG4J, status

# localhost server 1
# ------------------------
worker.s1.port=8109
worker.s1.host=localhost
worker.s1.type=ajp13

# localhost server 2
# ------------------------
worker.s2.port=8209
worker.s2.host=localhost
worker.s2.type=ajp13
worker.s2.stopped=1

worker.DLOG4J.type=lb
worker.retries=3
worker.DLOG4J.balanced_workers=s1, s2
worker.DLOG4J.sticky_session=1

worker.status.type=status

以上的 workers.properties 配置就是我们前面那个屏幕抓图的页面所用的配置。首先我们配置了两个类型为 ajp13 的 worker 分别是 s1 和 s2,它们指向同一台服务器上运行在两个不同端口 8109 和 8209 的 Tomcat 上。接下来我们配置了一个类型为 lb(也就是负载均衡的意思)的 worker,它的名字是 DLOG4J,这是一个逻辑的 worker,它用来管理前面配置的两个物理连接 s1 和 s2。最后还配置了一个类型为 status 的 worker,这是用来监控 JK 本身的模块。有了这三个 worker 还不够,我们还需要告诉 JK,哪些 worker 是可用的,所以就有 worker.list = DLOG4J, status 这行配置。

接下来便是 URI 的映射配置了,我们需要指定哪些链接是由 Tomcat 处理的,哪些是由 Apache 直接处理的,看看下面这个文件你就能明白其中配置的意义

/*=DLOG4J
/jkstatus=status

!/*.gif=DLOG4J
!/*.jpg=DLOG4J
!/*.png=DLOG4J
!/*.css=DLOG4J
!/*.js=DLOG4J
!/*.htm=DLOG4J
!/*.html=DLOG4J

相信你已经明白了一大半了:所有的请求都由 DLOG4J 这个 worker 进行处理,但是有几个例外,/jkstatus 请求由 status 这个 worker 处理。另外这个配置中每一行数据前面的感叹号是什么意思呢?感叹号表示接下来的 URI 不要由 JK 进行处理,也就是 Apache 直接处理所有的图片、css 文件、js 文件以及静态 html 文本文件。

通过对 workers.properties 和 uriworkermap.properties 的配置,可以有各种各样的组合来满足我们前面提出对一个 web 网站的要求。您不妨动手试试!

http_proxy
这是利用 Apache 自带的 mod_proxy 模块使用代理技术来连接 Tomcat。在配置之前请确保是否使用的是 2.2.x 版本的 Apache 服务器。因为 2.2.x 版本对这个模块进行了重写,大大的增强了其功能和稳定性。

http_proxy 模式是基于 HTTP 协议的代理,因此它要求 Tomcat 必须提供 HTTP 服务,也就是说必须启用 Tomcat 的 HTTP Connector。一个最简单的配置如下

ProxyPass /images !
ProxyPass /css !
ProxyPass /js !
ProxyPass / http://localhost:8080/

在这个配置中,我们把所有 http://localhost 的请求代理到 http://localhost:8080/ ,这也就是 Tomcat 的访问地址,除了 images、css、js 几个目录除外。我们同样可以利用 mod_proxy 来做负载均衡,再看看下面这个配置

ProxyPass /images !
ProxyPass /css !
ProxyPass /js !

ProxyPass / balancer://example/

BalancerMember http://server1:8080/
BalancerMember http://server2:8080/
BalancerMember http://server3:8080/

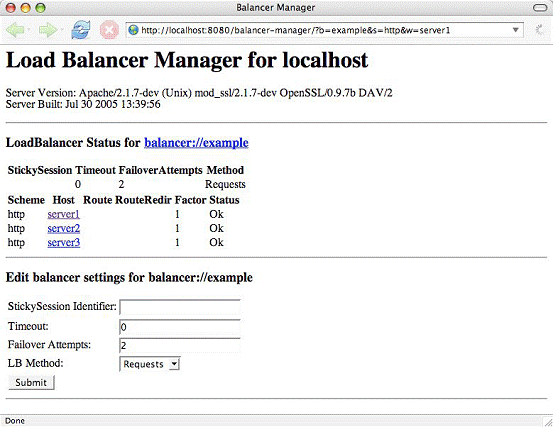

配置比 JK 简单多了,而且它也可以通过一个页面来监控集群运行的状态,并做一些简单的维护设置。

图 2:监控集群运行状态

ajp_proxy
ajp_proxy 连接方式其实跟 http_proxy 方式一样,都是由 mod_proxy 所提供的功能。配置也是一样,只需要把 http:// 换成 ajp:// ,同时连接的是 Tomcat 的 AJP Connector 所在的端口。上面例子的配置可以改为:

ProxyPass /images !
ProxyPass /css !
ProxyPass /js !

ProxyPass / balancer://example/

BalancerMember ajp://server1:8080/
BalancerMember ajp://server2:8080/
BalancerMember ajp://server3:8080/


采用 proxy 的连接方式,需要在 Apache 上加载所需的模块,mod_proxy 相关的模块有 mod_proxy.so、mod_proxy_connect.so、mod_proxy_http.so、mod_proxy_ftp.so、 mod_proxy_ajp.so, 其中 mod_proxy_ajp.so 只在 Apache 2.2.x 中才有。如果是采用 http_proxy 方式则需要加载 mod_proxy.so 和 mod_proxy_http.so;如果是 ajp_proxy 则需要加载 mod_proxy.so 和 mod_proxy_ajp.so这两个模块。

三者比较
相对于 JK 的连接方式,后两种在配置上是比较简单的,灵活性方面也一点都不逊色。但就稳定性而言就不像 JK 这样久经考验,毕竟 Apache 2.2.3 推出的时间并不长,采用这种连接方式的网站还不多,因此,如果是应用于关键的互联网网站,还是建议采用 JK 的连接方式。


Tomcat的文件包含漏洞

2020年02月22日,国家信息安全漏洞共享平台(CNVD)近日发布了一份关于 Apache Tomcat 存在文件包含漏洞的安全公告,具体安全公告编号:CNTA-2020-0004。2020年1月6日,由北京长亭科技有限公司发现并报送的 Apache Tomcat 文件包含漏洞(CNVD-2020-10487,对应 CVE-2020-1938)。攻击者利用该漏洞,可在未授权的情况下远程读取特定目录下的任意文件。漏洞细节尚未公开,厂商已发布新版本完成漏洞修复。

一、漏洞情况分析

Tomcat 是 Apache 软件基金会 Jakarta 项目中的一个核心项目,作为目前比较流行的 Web 应用服务器,深受 Java 爱好者的喜爱,并得到了部分软件开发商的认可。Tomcat 服务器是一个免费的开放源代码的 Web 应用服务器,被普遍使用在轻量级 Web 应用服务的构架中。Tomcat AJP 协议由于存在实现缺陷导致相关参数可控,攻击者利用该漏洞可通过构造特定参数,读取服务器 webapp 下的任意文件。若服务器端同时存在文件上传功能,攻击者可进一步实现远程代码的执行。

CNVD 对该漏洞的综合评级为“高危”。

二、漏洞影响范围

漏洞影响的产品版本包括:
Tomcat 6,7,8,9

CNVD 平台对 Apache Tomcat AJP 协议在我国境内的分布情况进行统计,结果显示我国境内的 IP 数量约为 55.5 万,通过技术检测发现我国境内共有 43197 台服务器受此漏洞影响,影响比例约为 7.8%。

三、漏洞处置建议

Apache 官方已发布 9.0.31、8.5.51 及 7.0.100 版本对此漏洞进行修复,CNVD 建议用户尽快升级新版本或采取临时缓解措施:
1.   如未使用 Tomcat AJP 协议:
如未使用 Tomcat AJP 协议,可以直接将 Tomcat 升级到 9.0.31、8.5.51 或 7.0.100 版本进行漏洞修复。如无法立即进行版本更新、或者是更老版本的用户,建议直接关闭 AJPConnector,或将其监听地址改为仅监听本机 localhost。

具体操作:
(1)编辑 <CATALINA_BASE>/conf/server.xml,找到如下行(<CATALINA_BASE> 为 Tomcat 的工作目录):
<Connector port="8009"protocol="AJP/1.3" redirectPort="8443" />

(2)将此行注释掉(也可删掉该行):
<!--<Connectorport="8009" protocol="AJP/1.3"redirectPort="8443" />-->

(3)保存后需重新启动,规则方可生效。

2.   如果使用了 Tomcat AJP 协议:
建议将 Tomcat 立即升级到 9.0.31、8.5.51 或 7.0.100 版本进行修复,同时为 AJP Connector 配置 secret 来设置 AJP 协议的认证凭证。例如(注意必须将 YOUR_TOMCAT_AJP_SECRET 更改为一个安全性高、无法被轻易猜解的值):
<Connector port="8009"protocol="AJP/1.3" redirectPort="8443"address="YOUR_TOMCAT_IP_ADDRESS" secret="YOUR_TOMCAT_AJP_SECRET"/>

如无法立即进行版本更新、或者是更老版本的用户,建议为 AJPConnector 配置 requiredSecret 来设置 AJP 协议认证凭证。例如(注意必须将 YOUR_TOMCAT_AJP_SECRET 更改为一个安全性高、无法被轻易猜解的值):
<Connector port="8009"protocol="AJP/1.3" redirectPort="8443"address="YOUR_TOMCAT_IP_ADDRESS"requiredSecret="YOUR_TOMCAT_AJP_SECRET" />

四、参考链接

https://tomcat.apache.org/tomcat-8.0-doc/config/ajp.htm
https://tomcat.apache.org/connectors-doc/ajp/ajpv13a.html



该文章最后由 阿炯 于 2020-03-03 15:04:27 更新,目前是第 2 版。
