收集的计算机网络基础思维导图
2024-06-30 19:44:40
阿炯
计算机网络基础知识点多且杂，想要系统地学习，思维导图肯定是必不可少的。在此整理了38张思维导图，帮助轻松理清思路，快速掌握关键内容。建议收藏起来慢慢看，在看过之后最好能重新动手画一画，让计算机网络知识在大脑中联系起来。

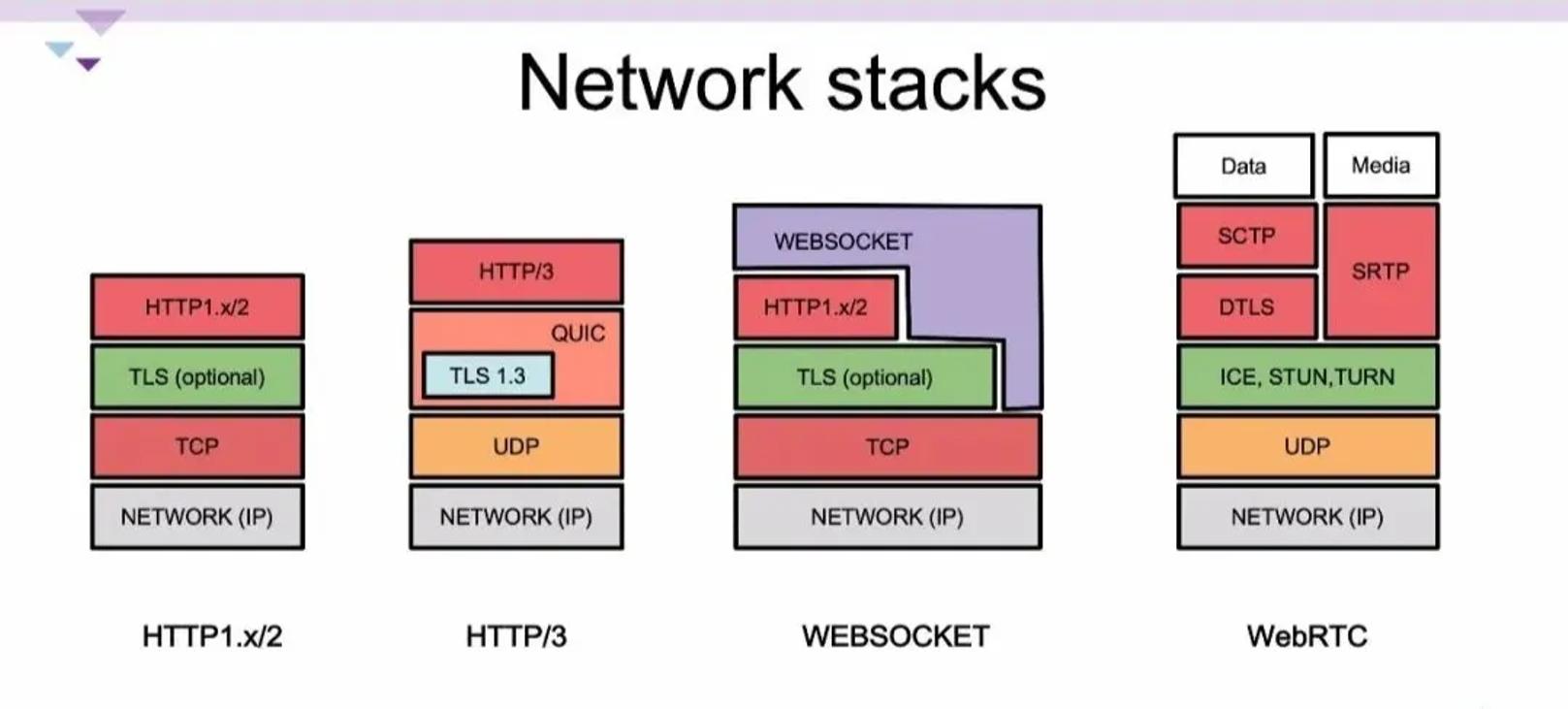

01、TCP/IP网络协议栈

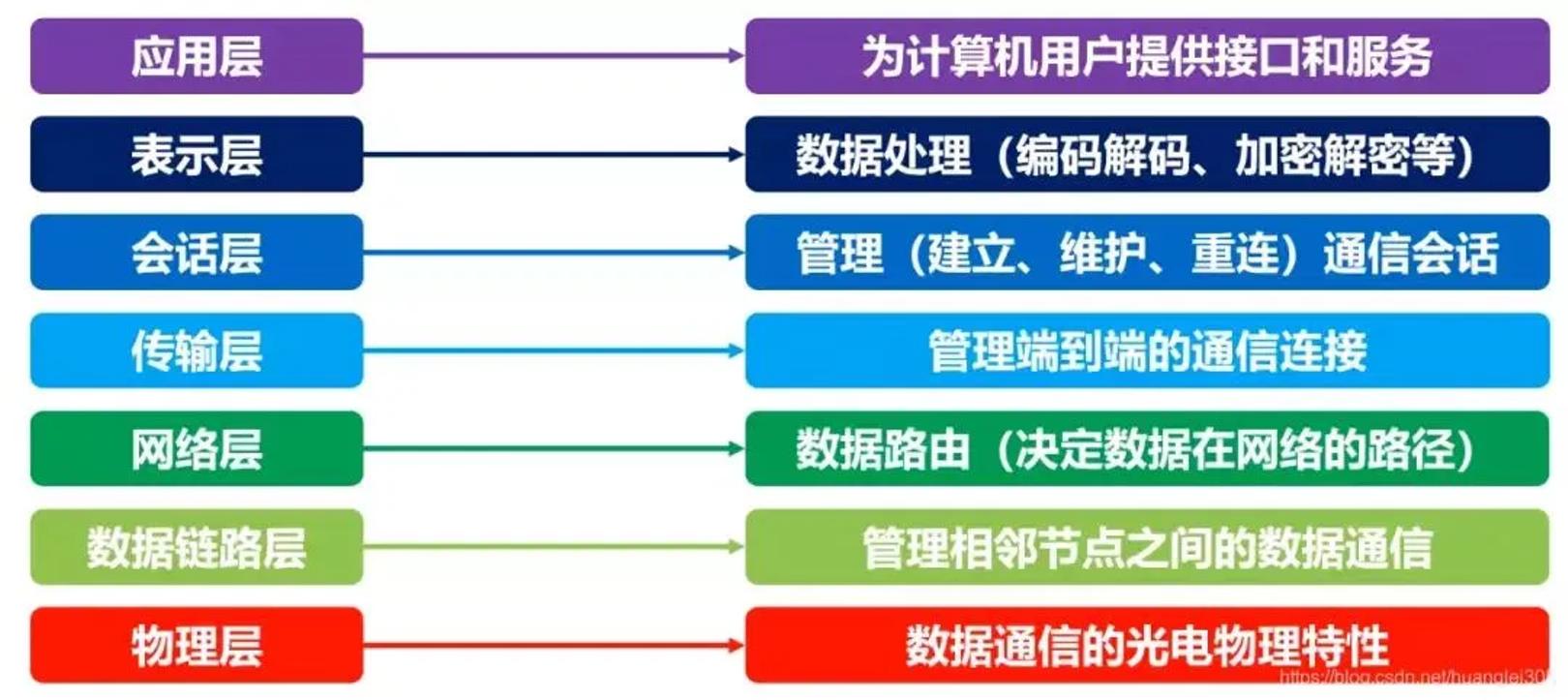

02、TCP/IP协议层次划分

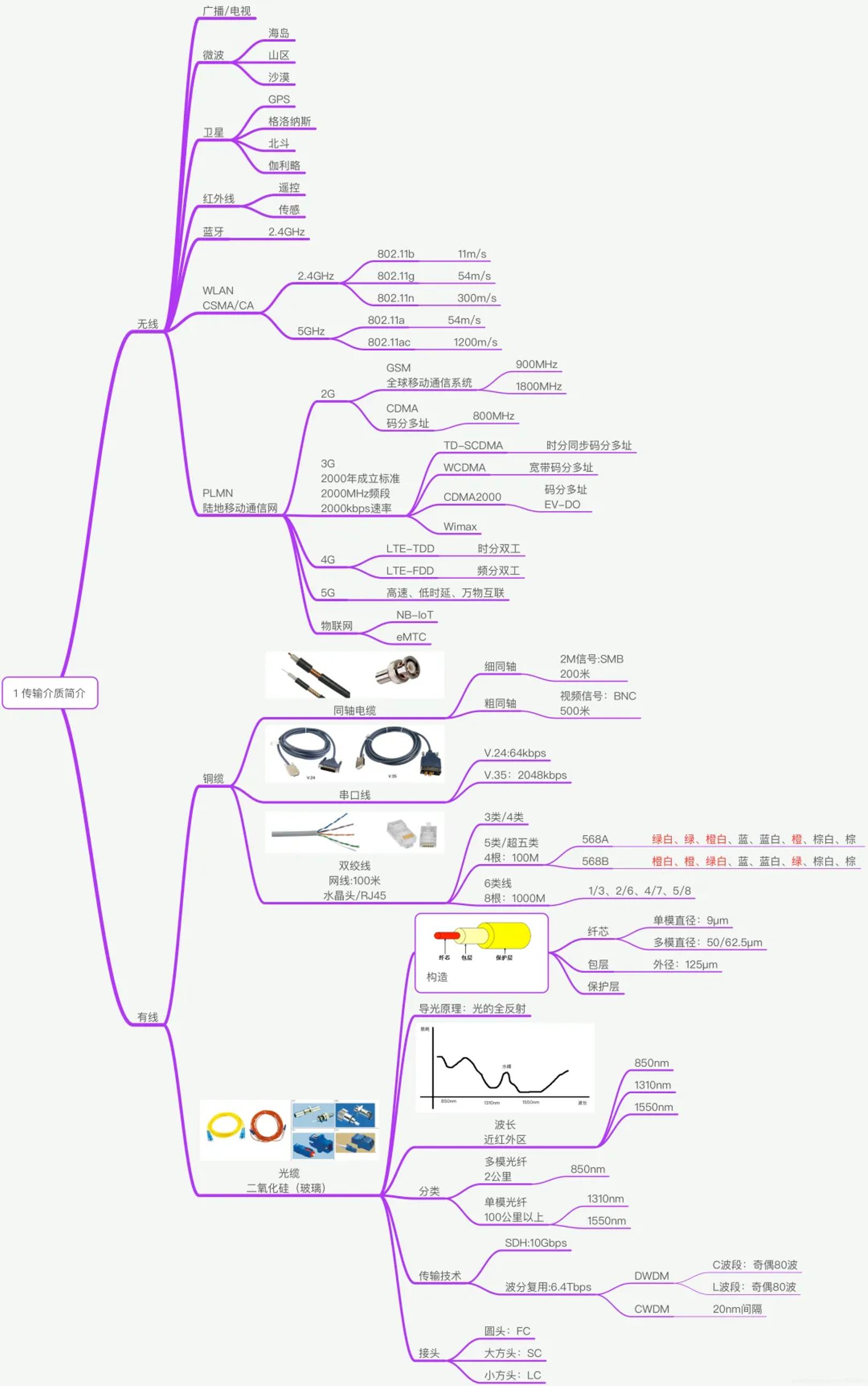

03、传输介质简介

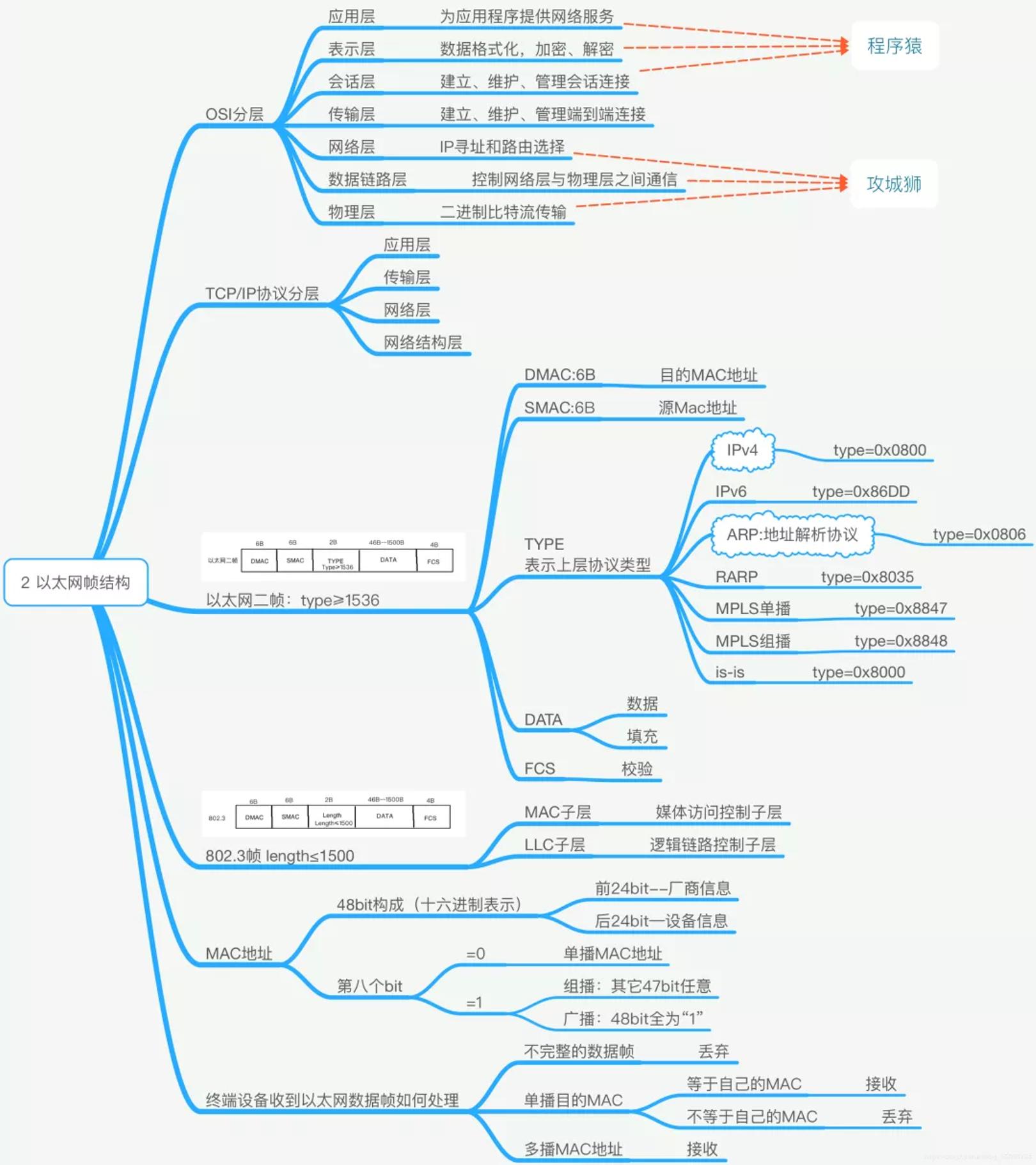

04、以太网帧结构
05、IP编址

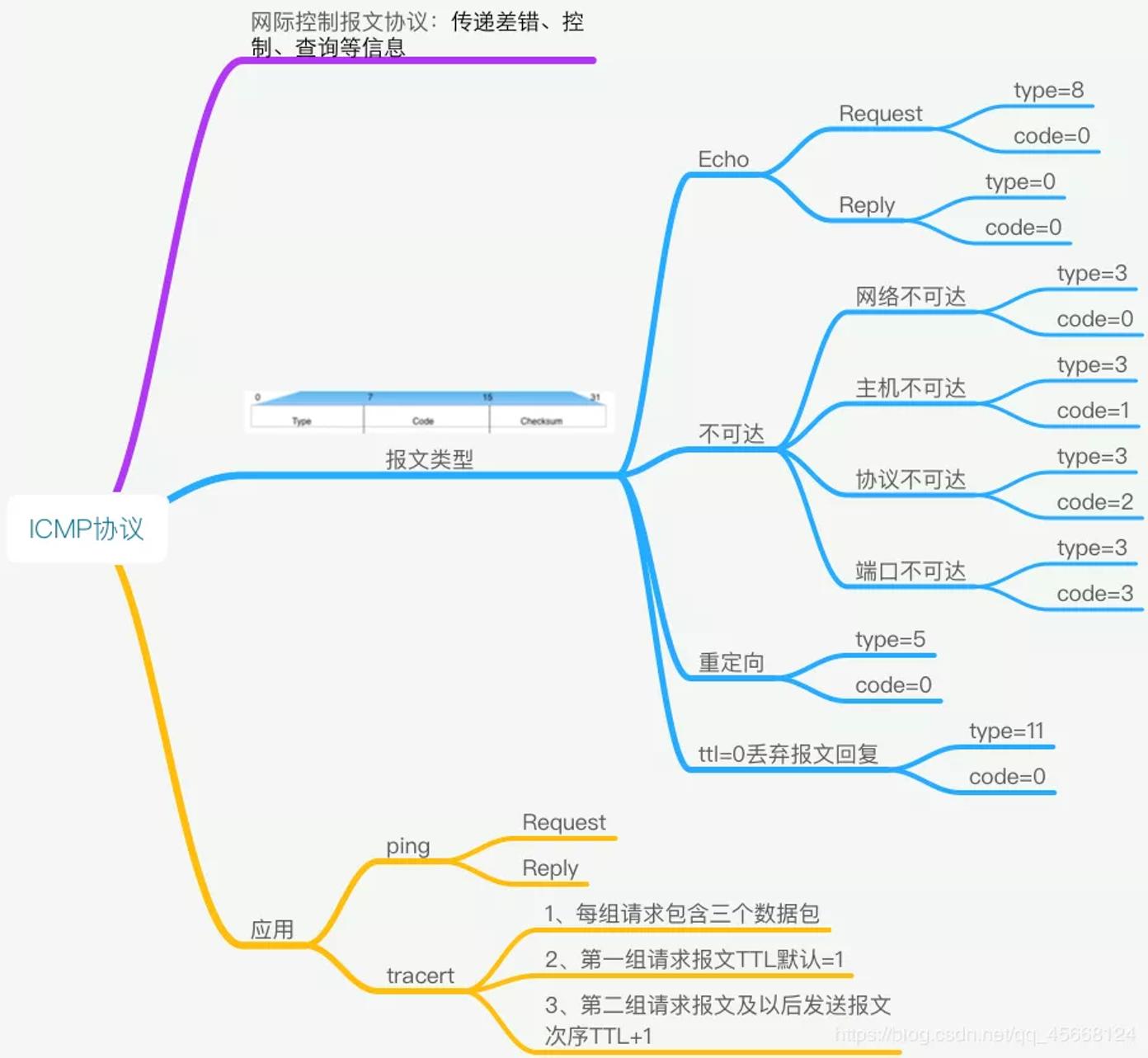

06、ICMP协议

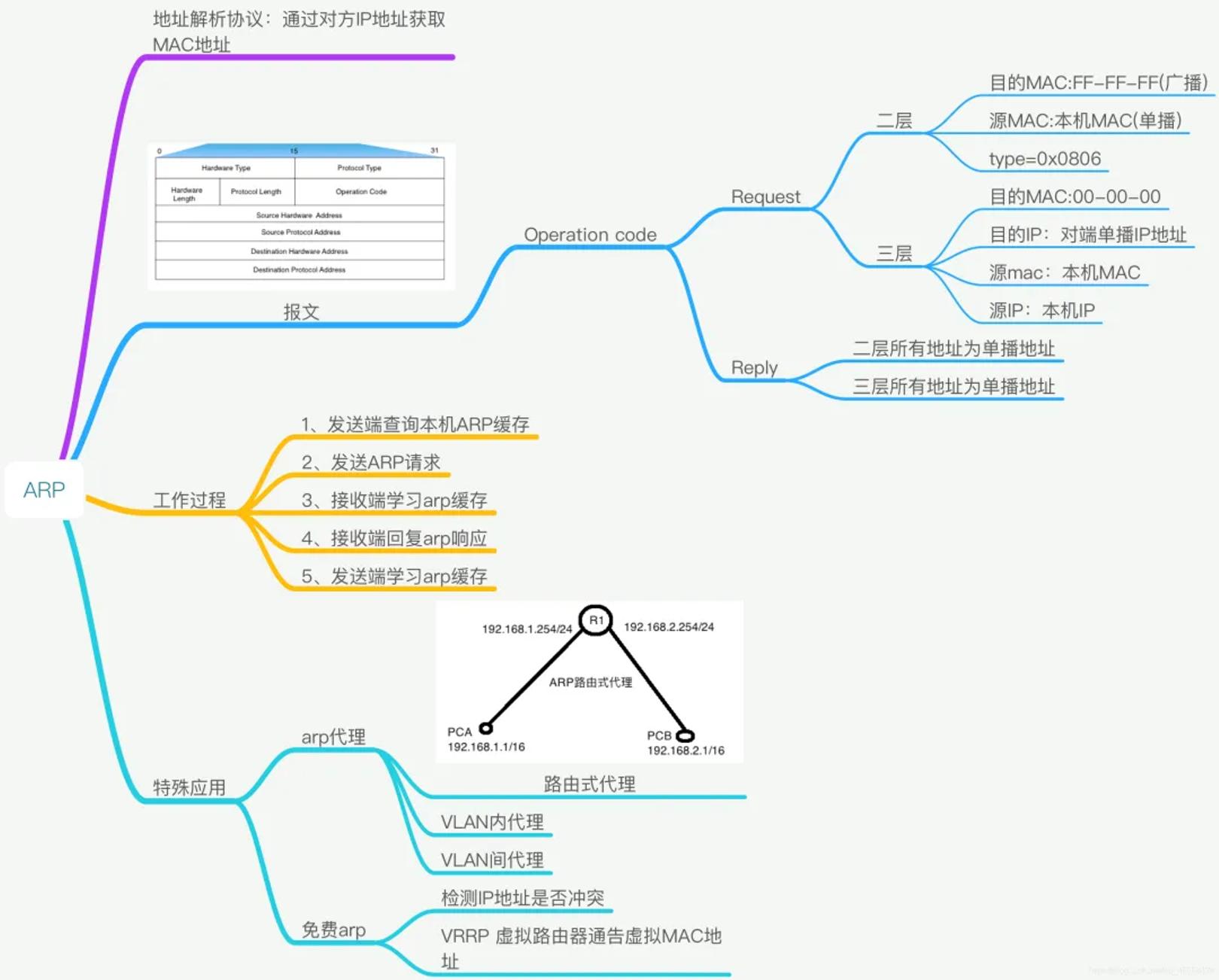

07、ARP协议

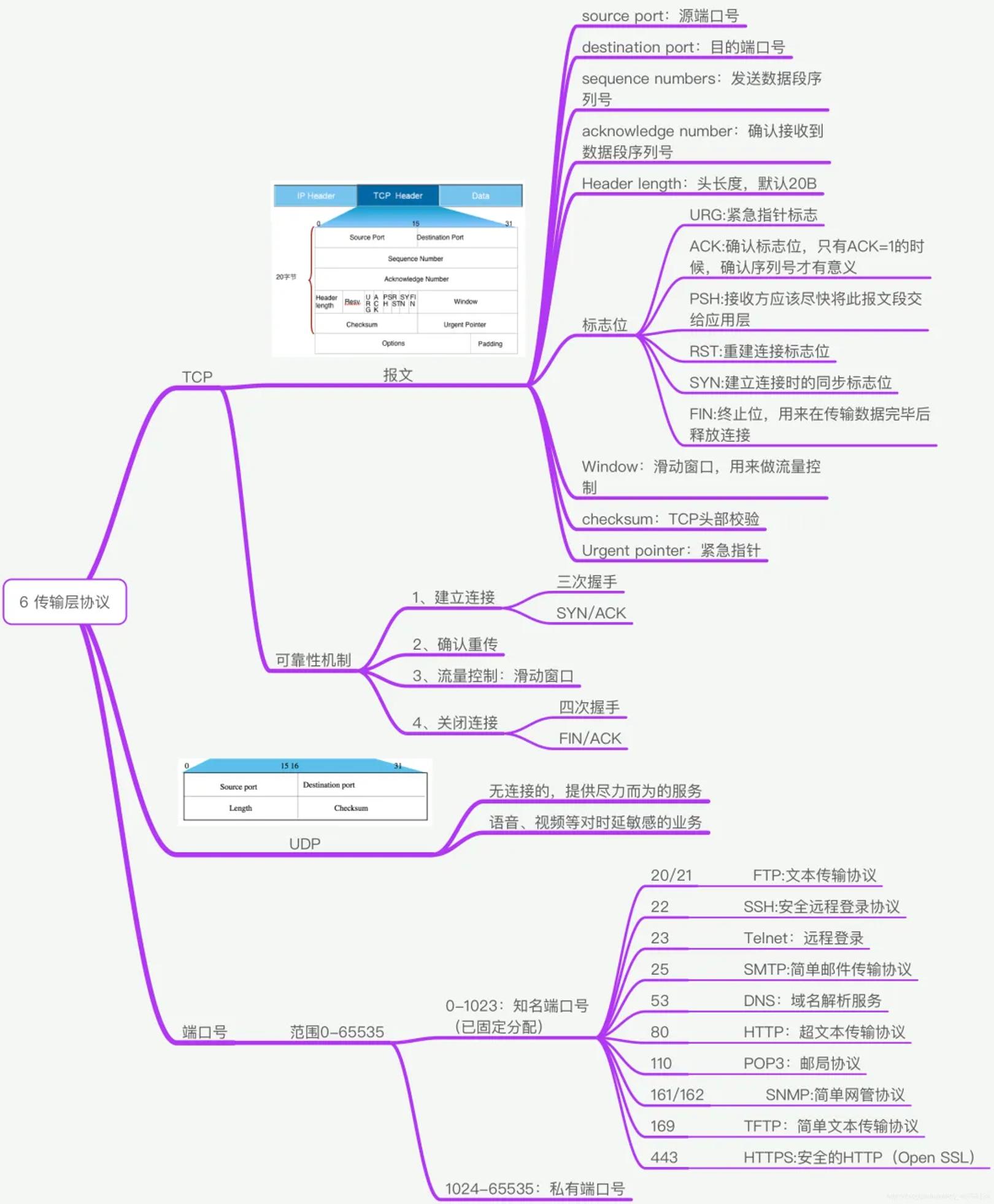

08、传输层协议
09、路由基础

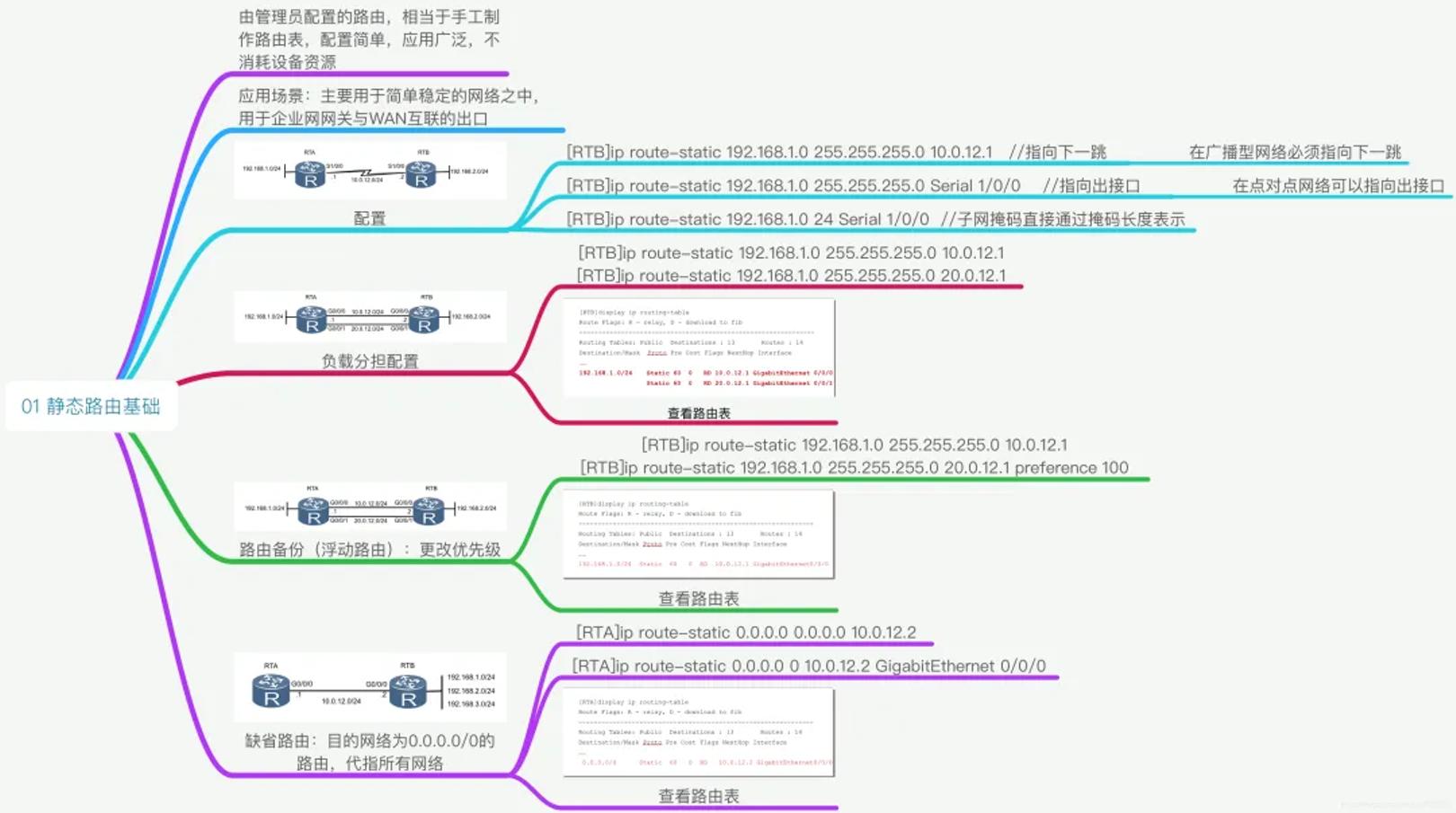

10、静态路由基础
11、距离矢量路由协议——RIP
12、链路状态协议——OSPF

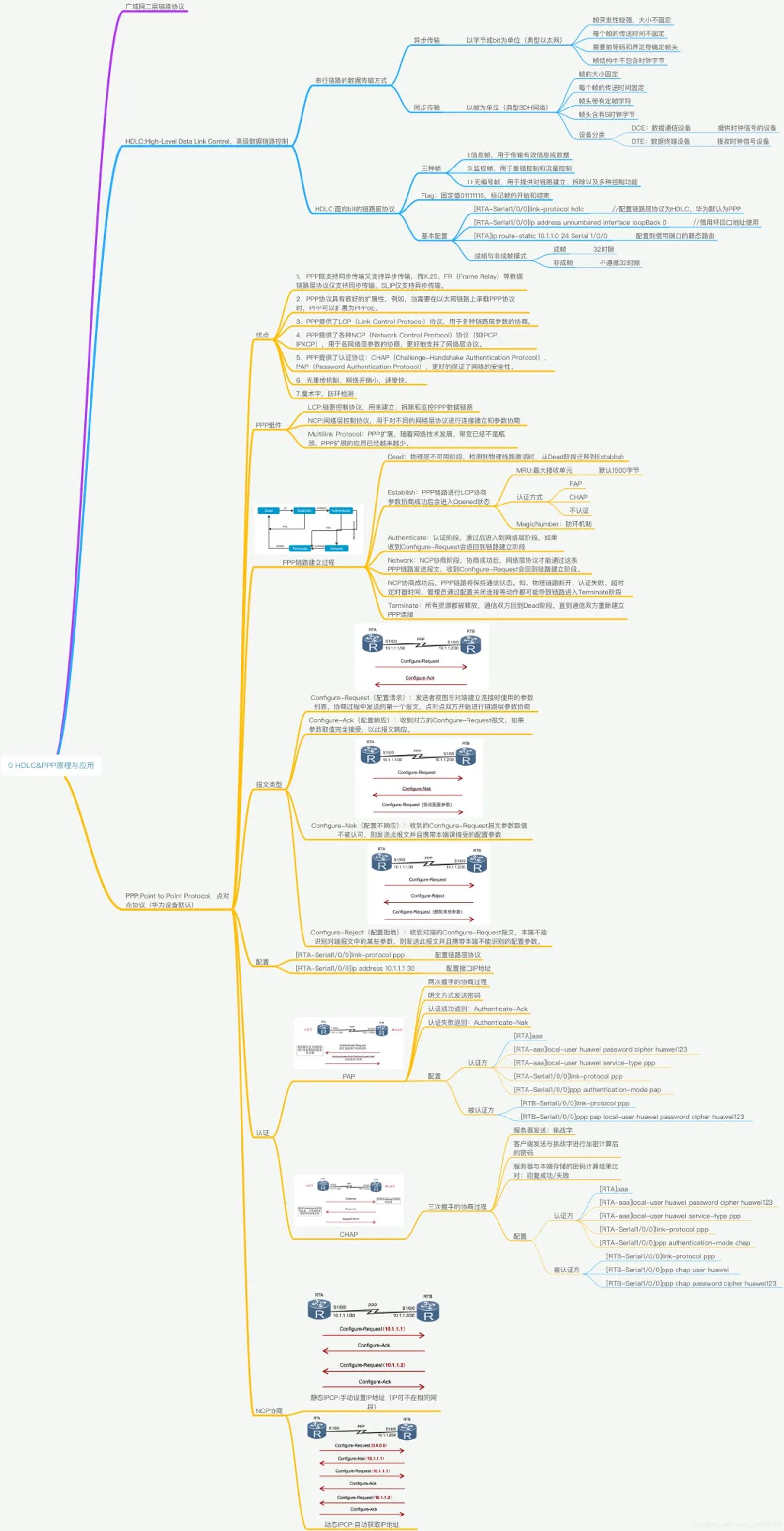

13、HDLC&PPP原理与应用

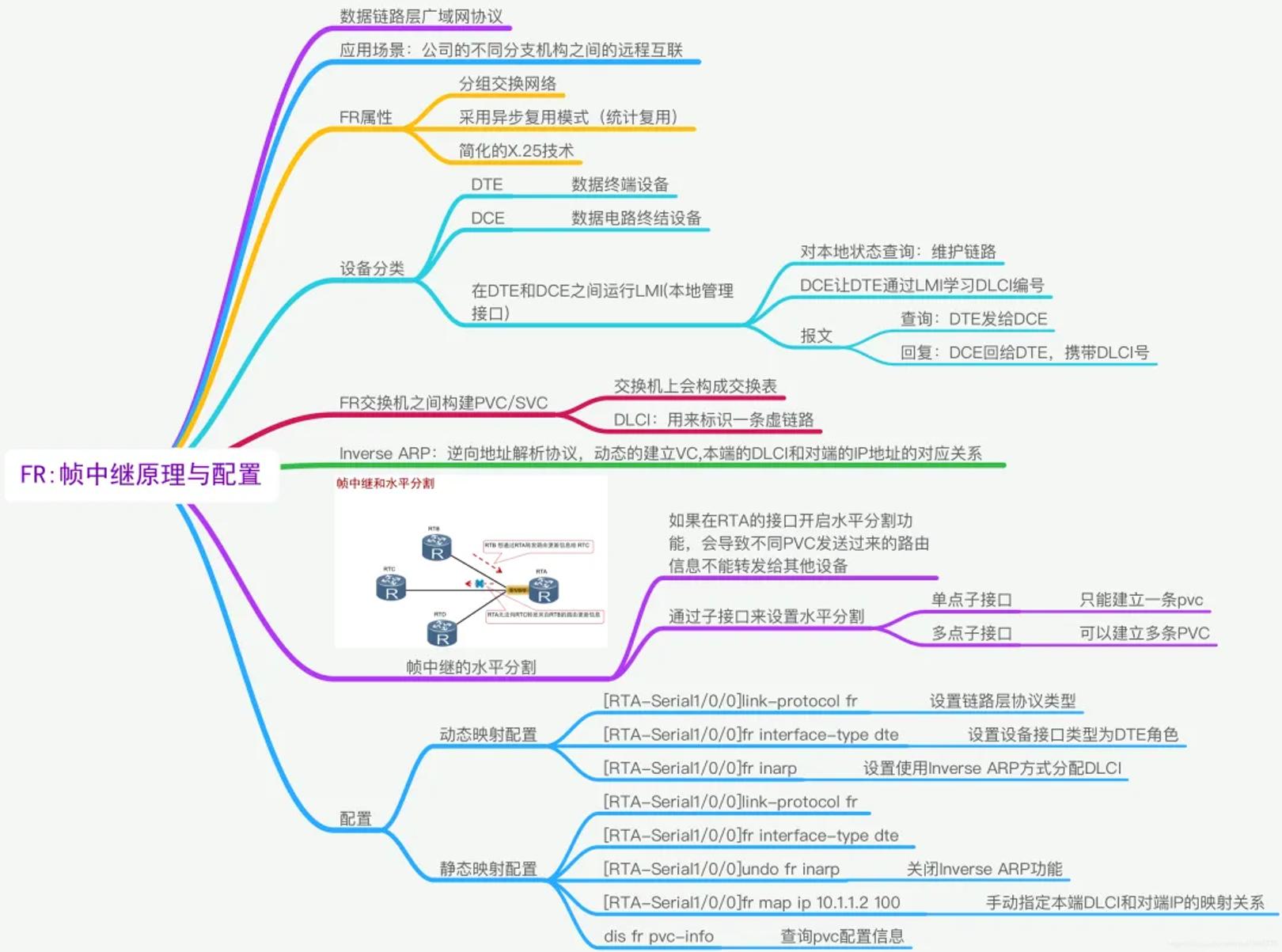

14、帧中继原理与配置
15、PPPoE

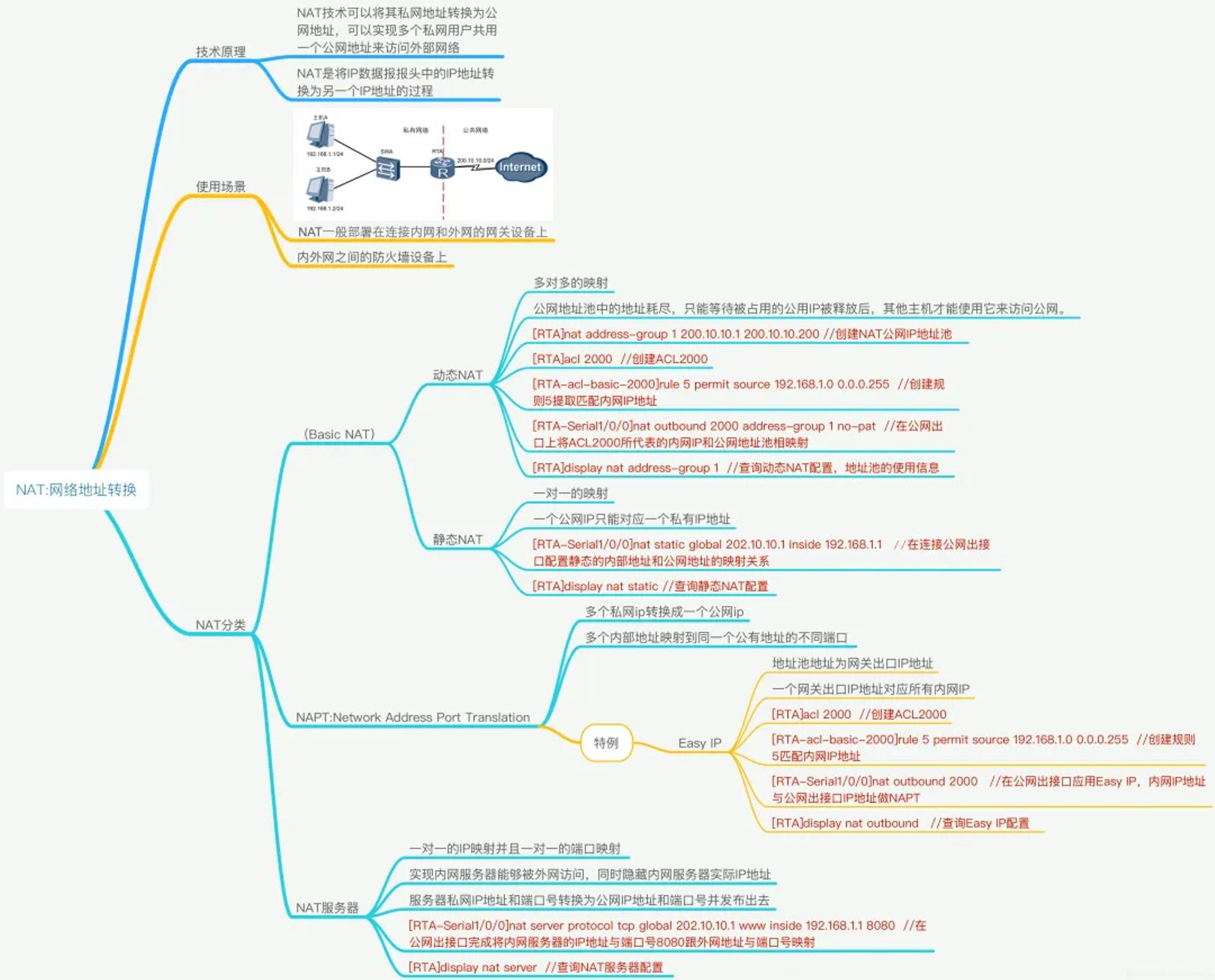

16、NAT网络地址转换
17、交换网络基础
18、STP生成树
19、RSTP原理与配置

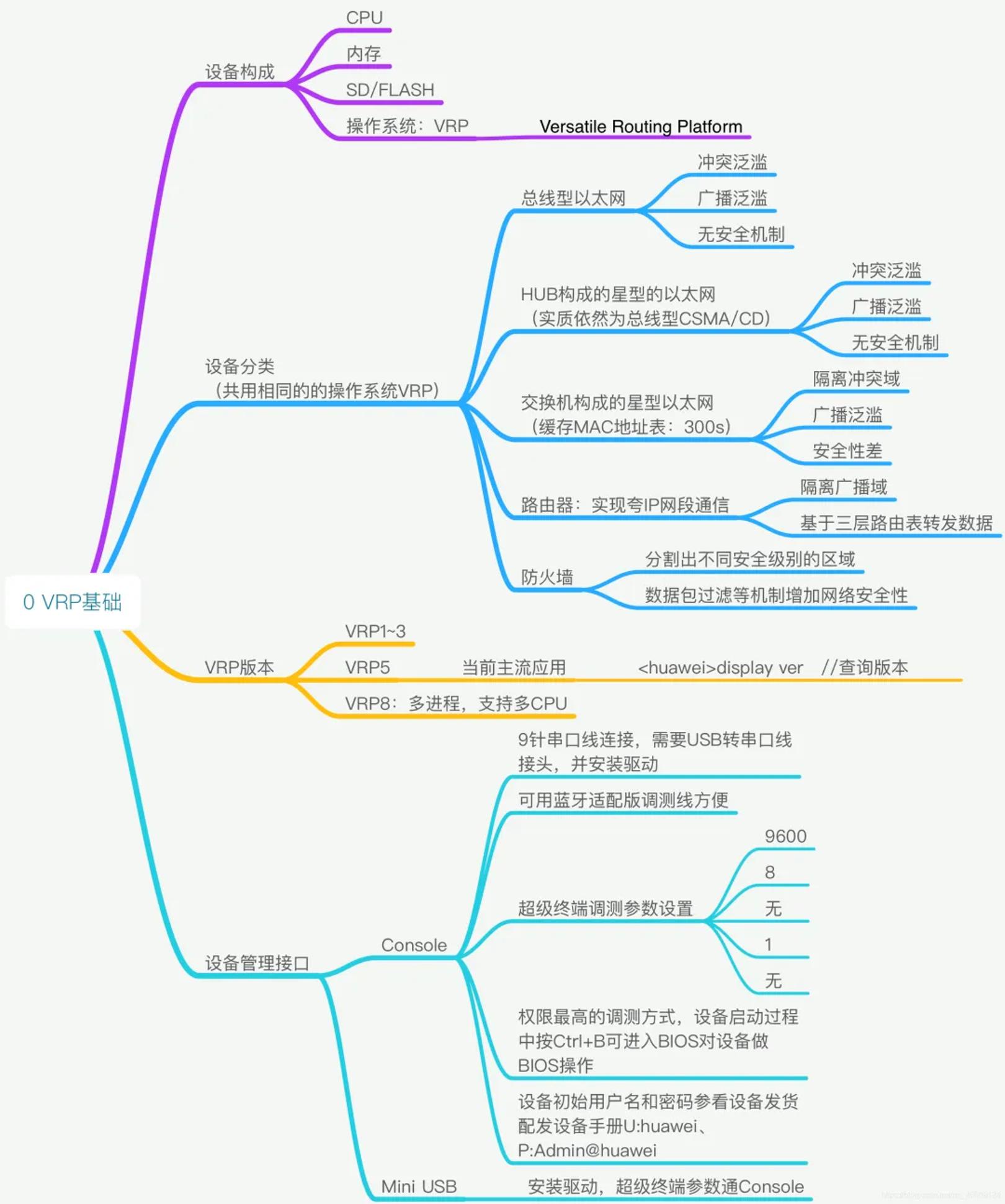

20、VRP基础

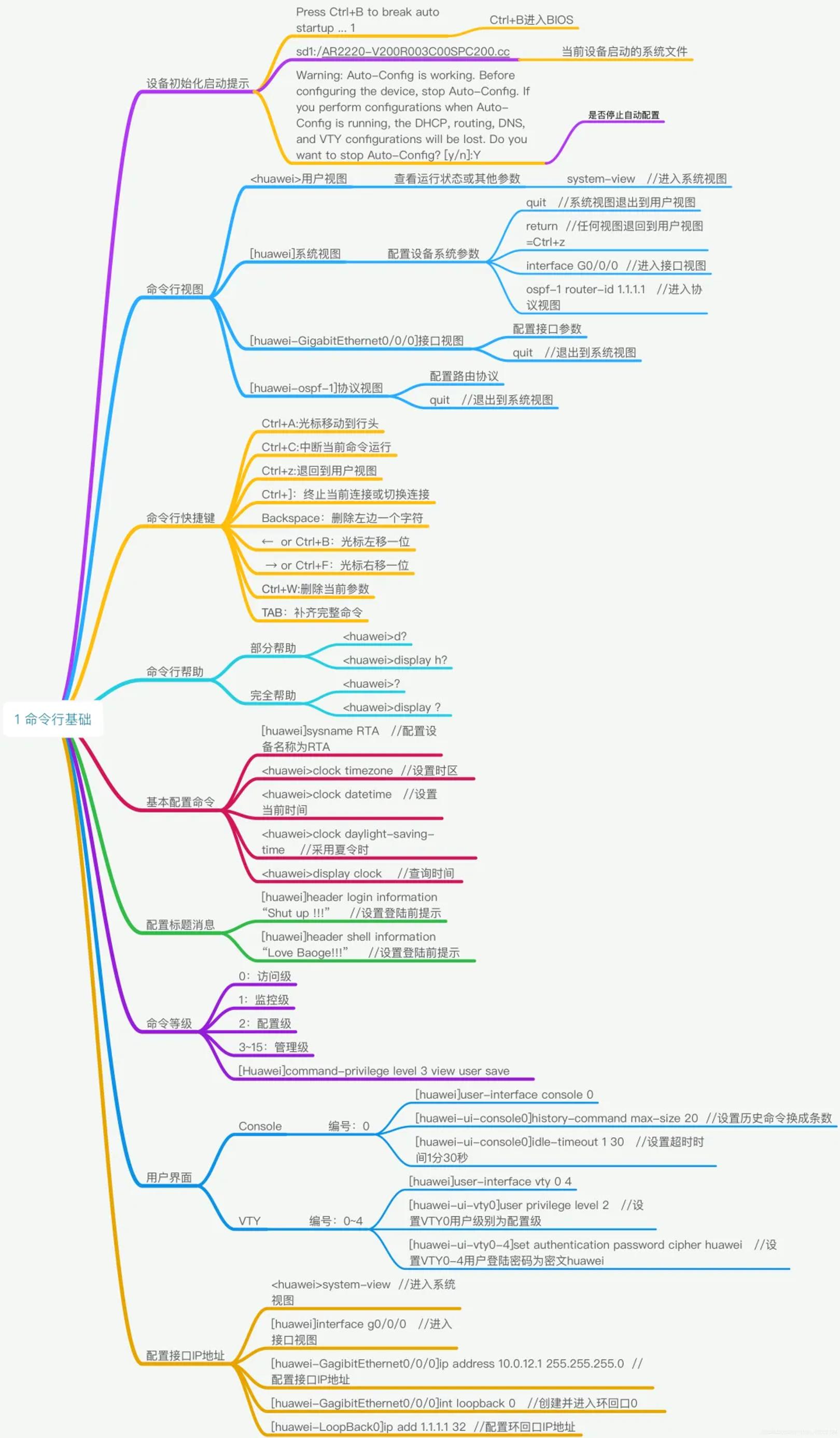

21、命令行基础
22、文件系统基础

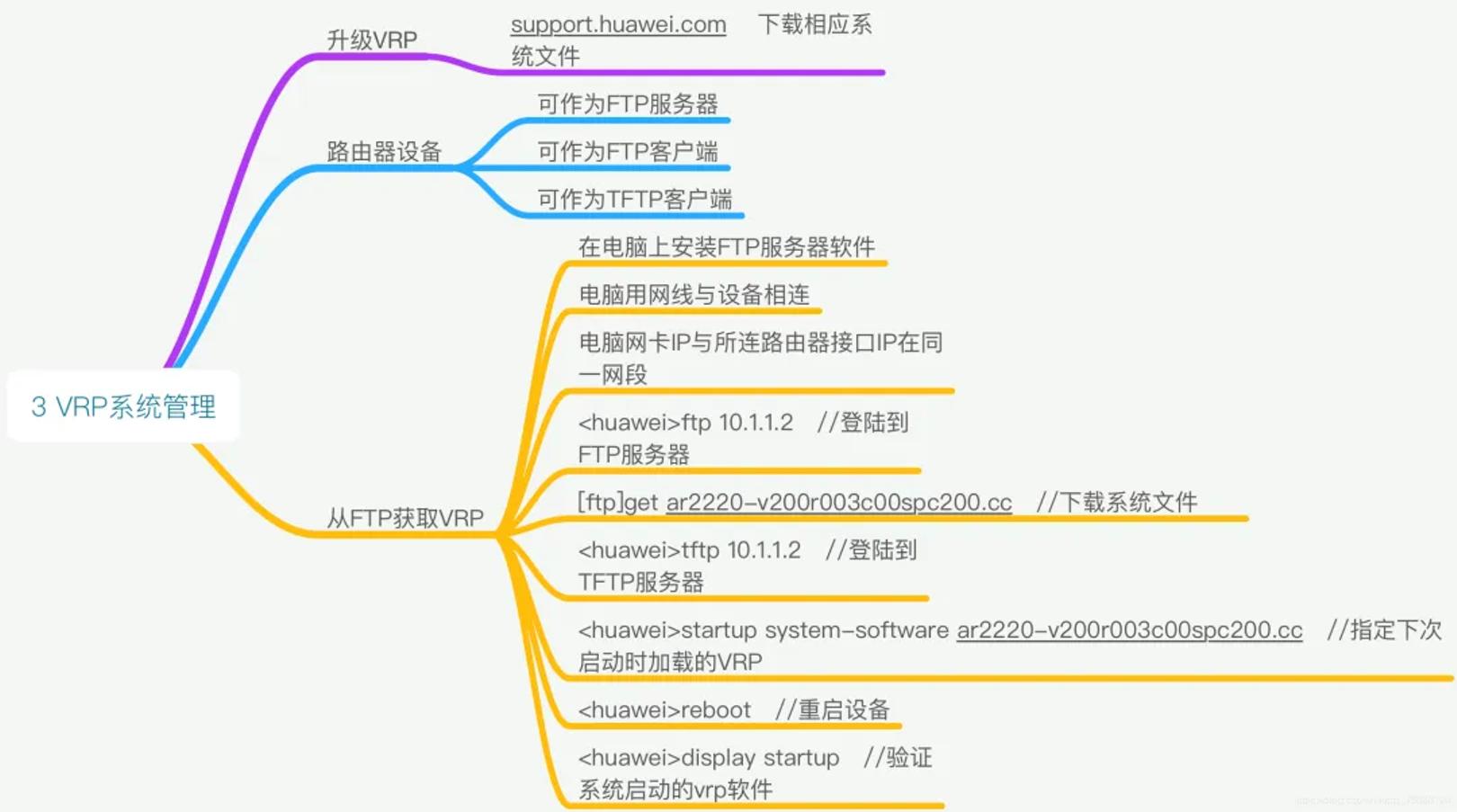

23、VRP系统管理
24、IPv6基础介绍

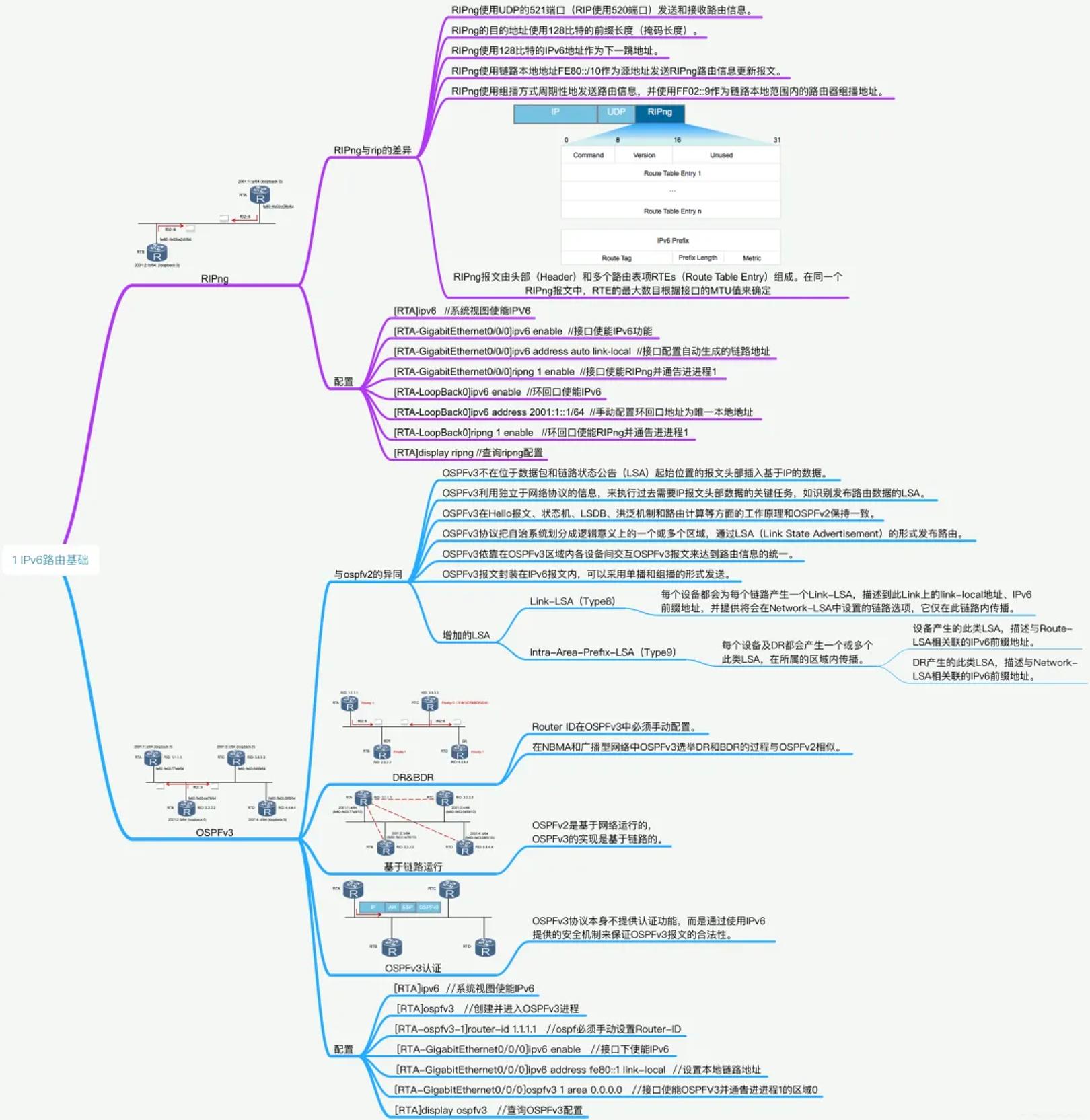

25、IPv6路由基础
26、DHCPv6

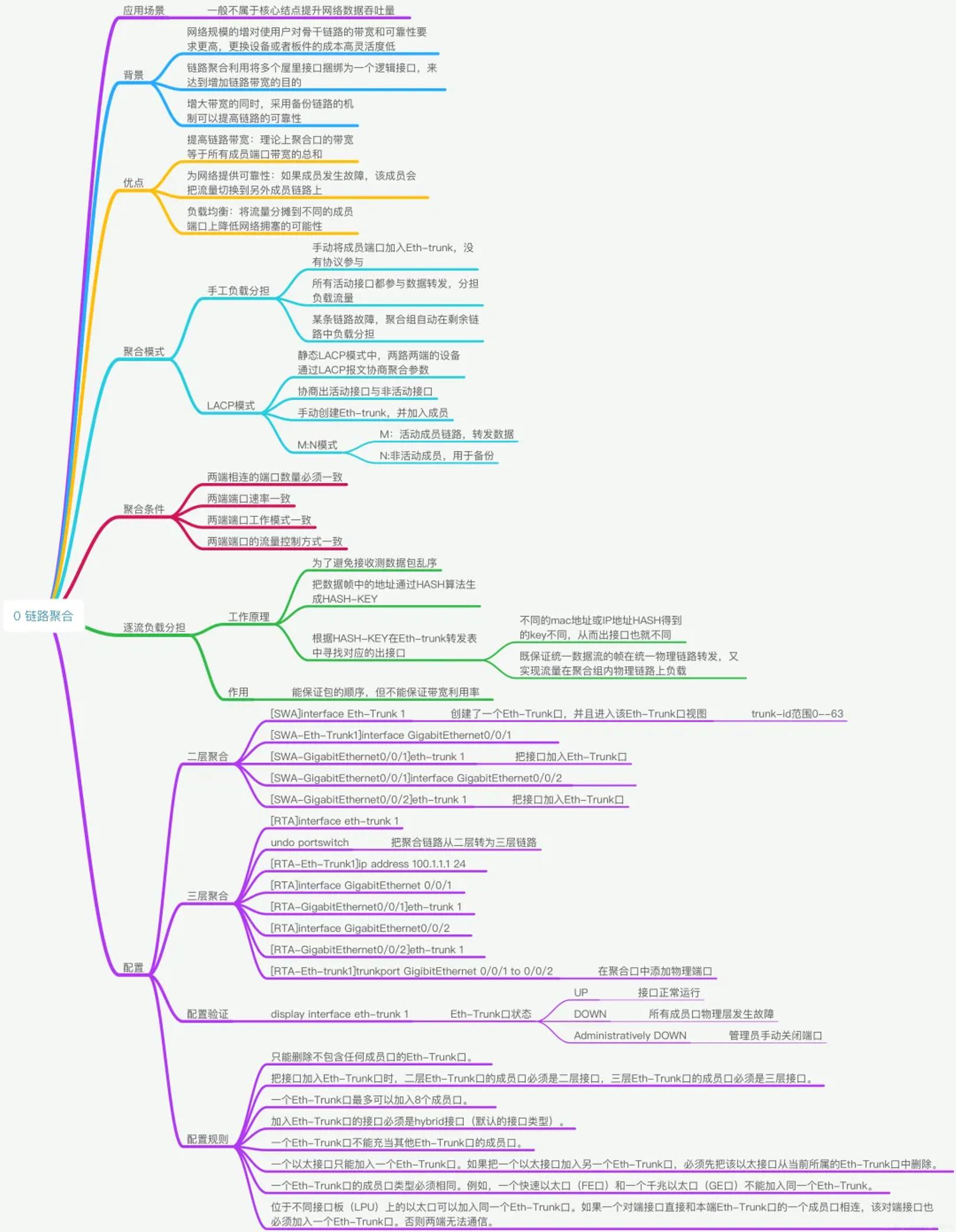

27、链路聚合

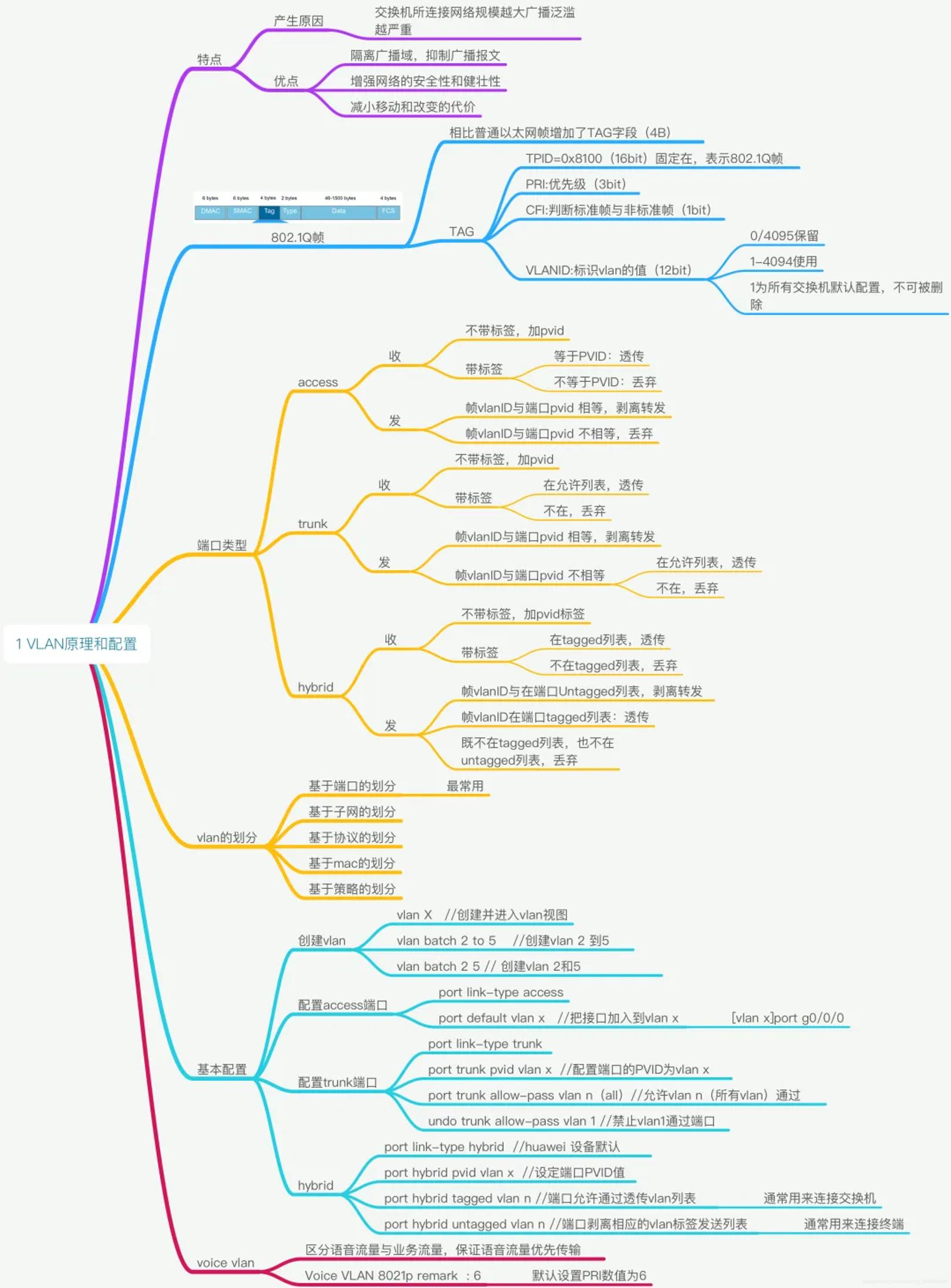

28、VLAN原理和配置

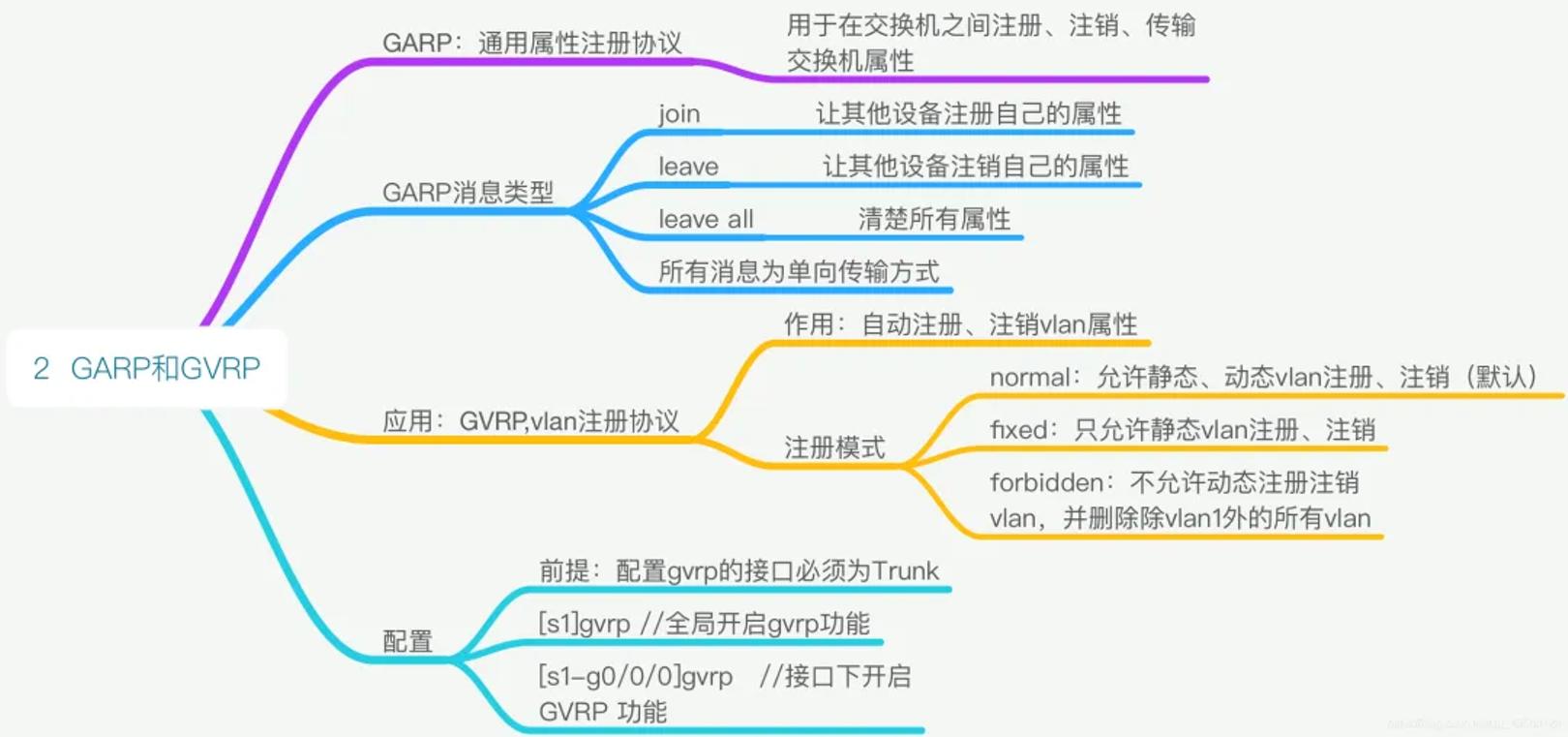

29、GARP和GVRP

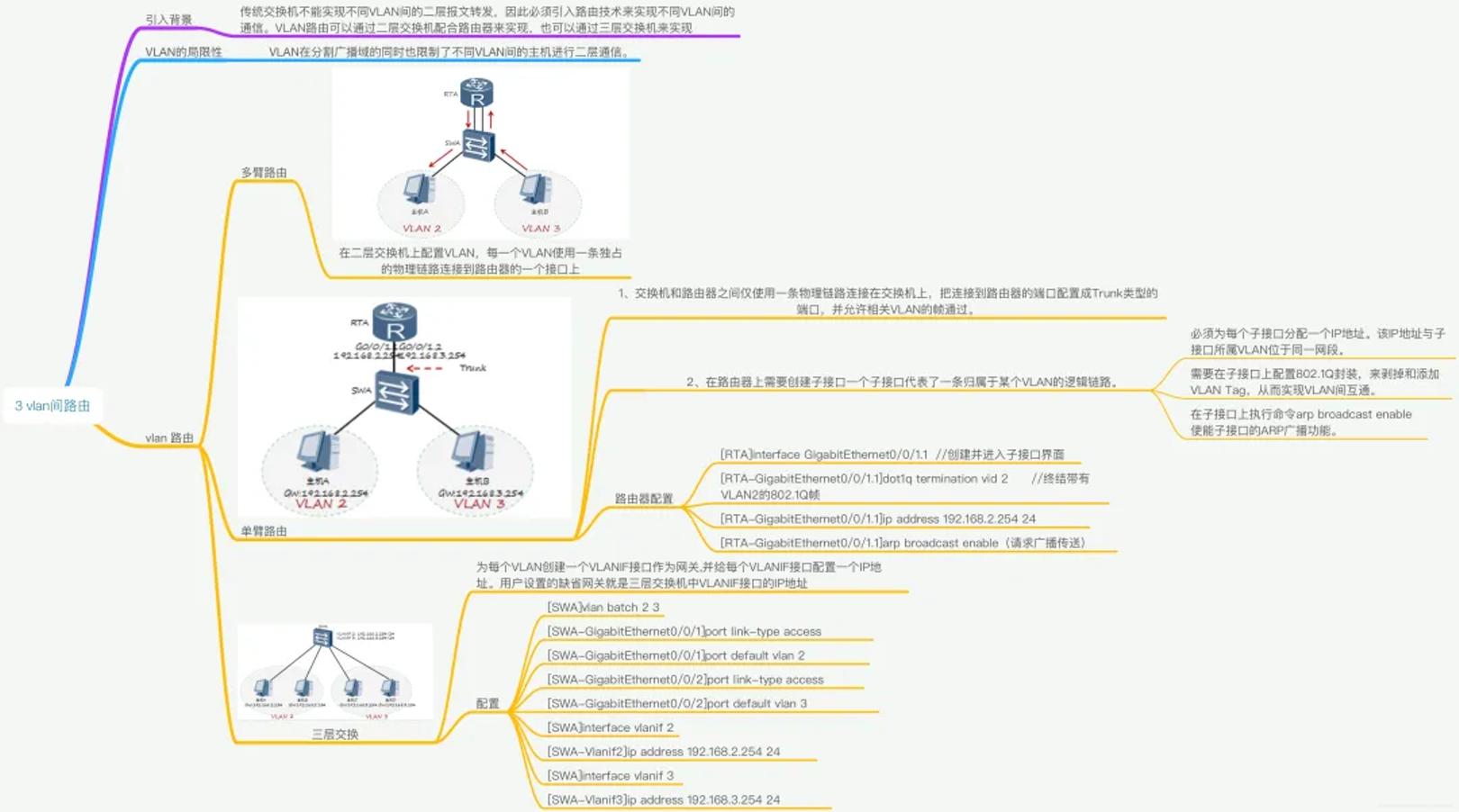

30、VLAN间路由

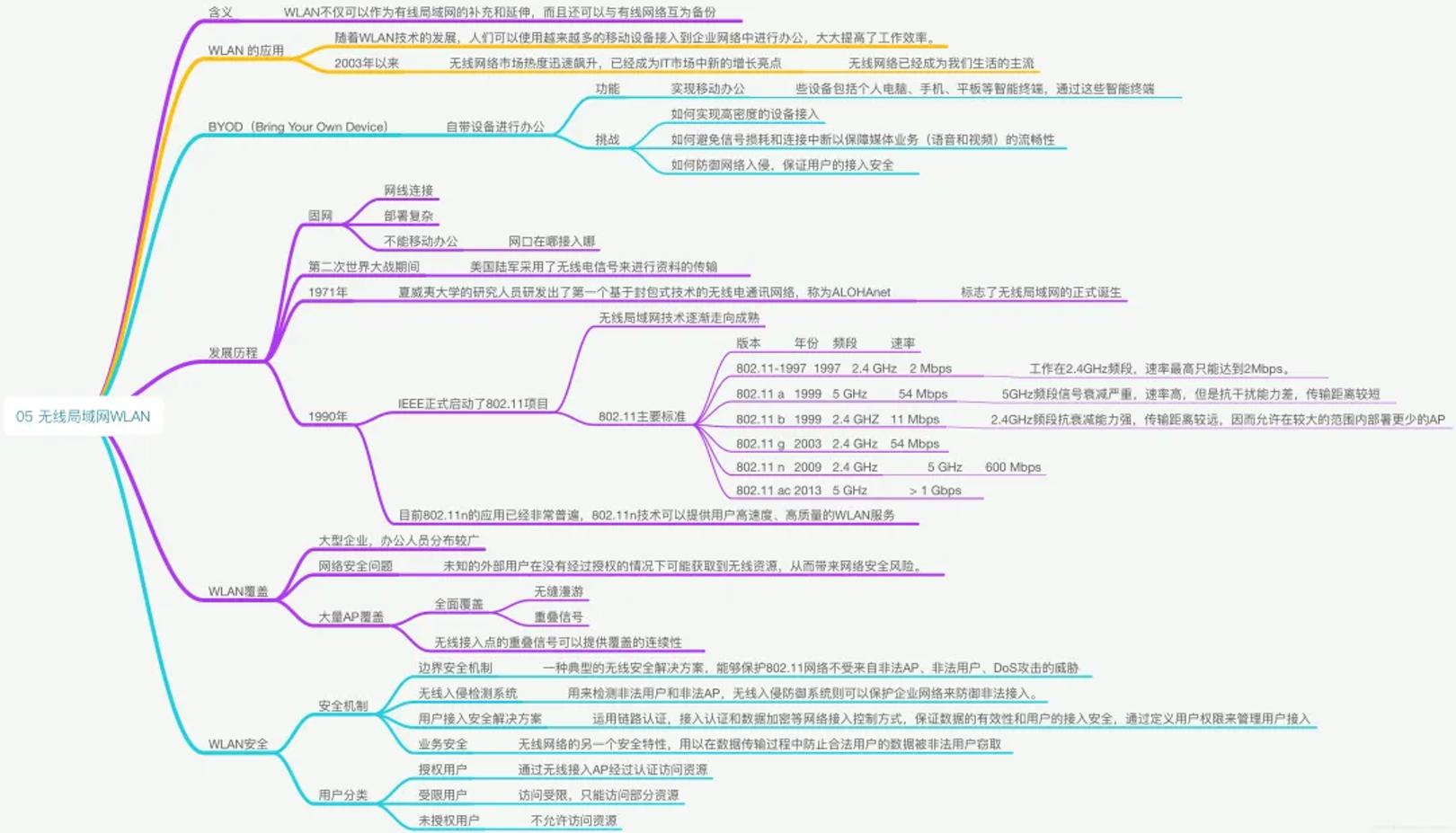

31、无线局域网WLAN

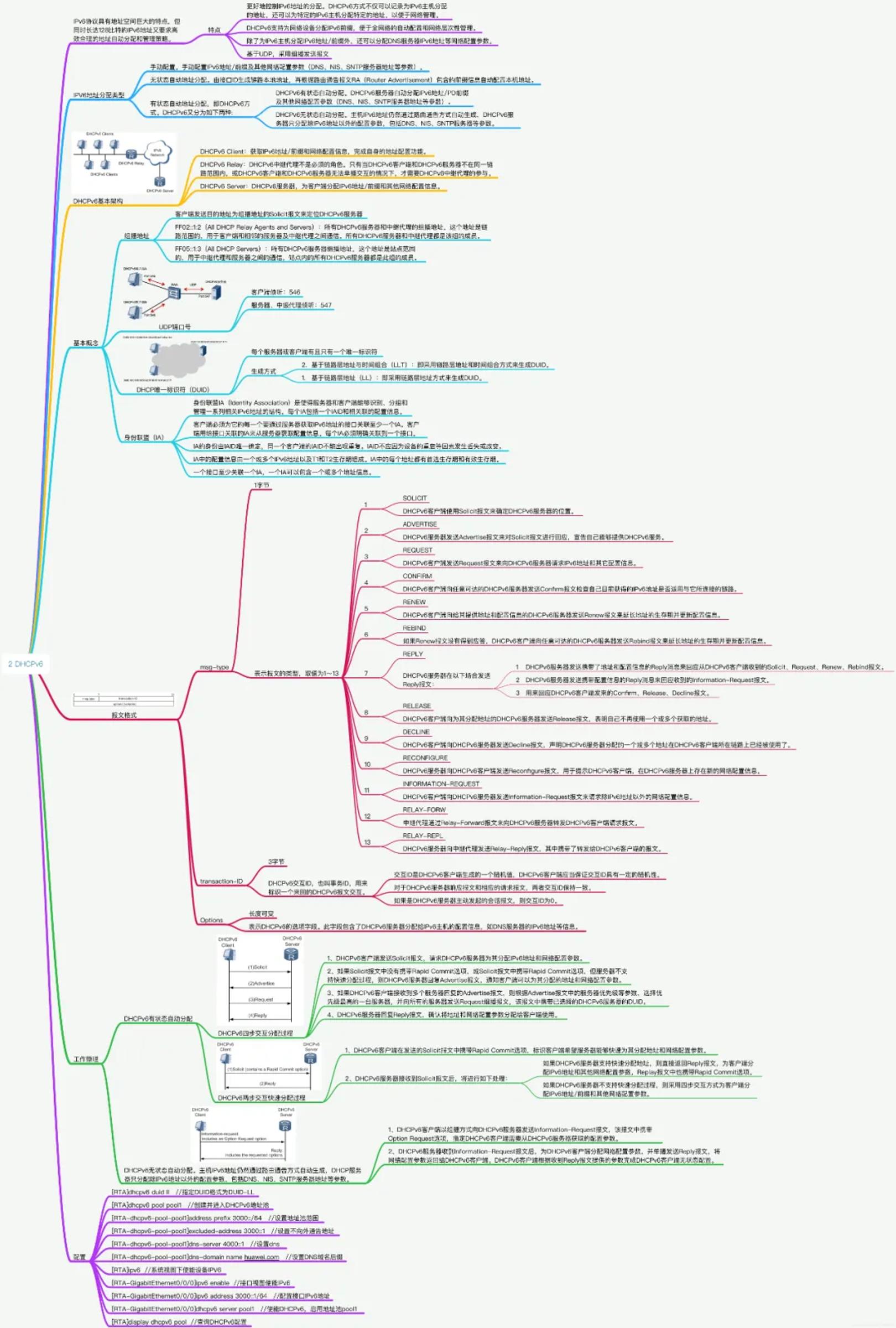

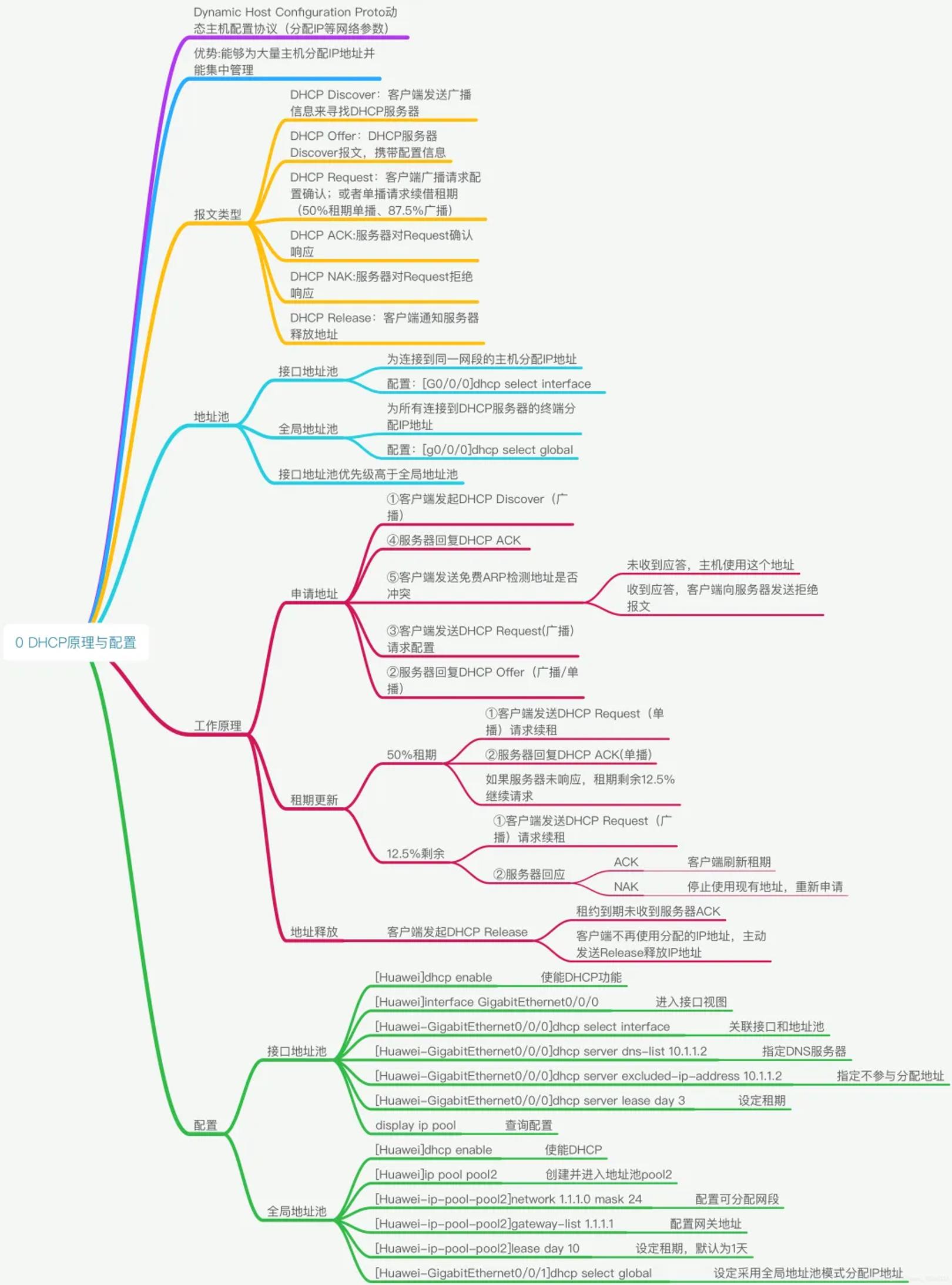

32、DHCP

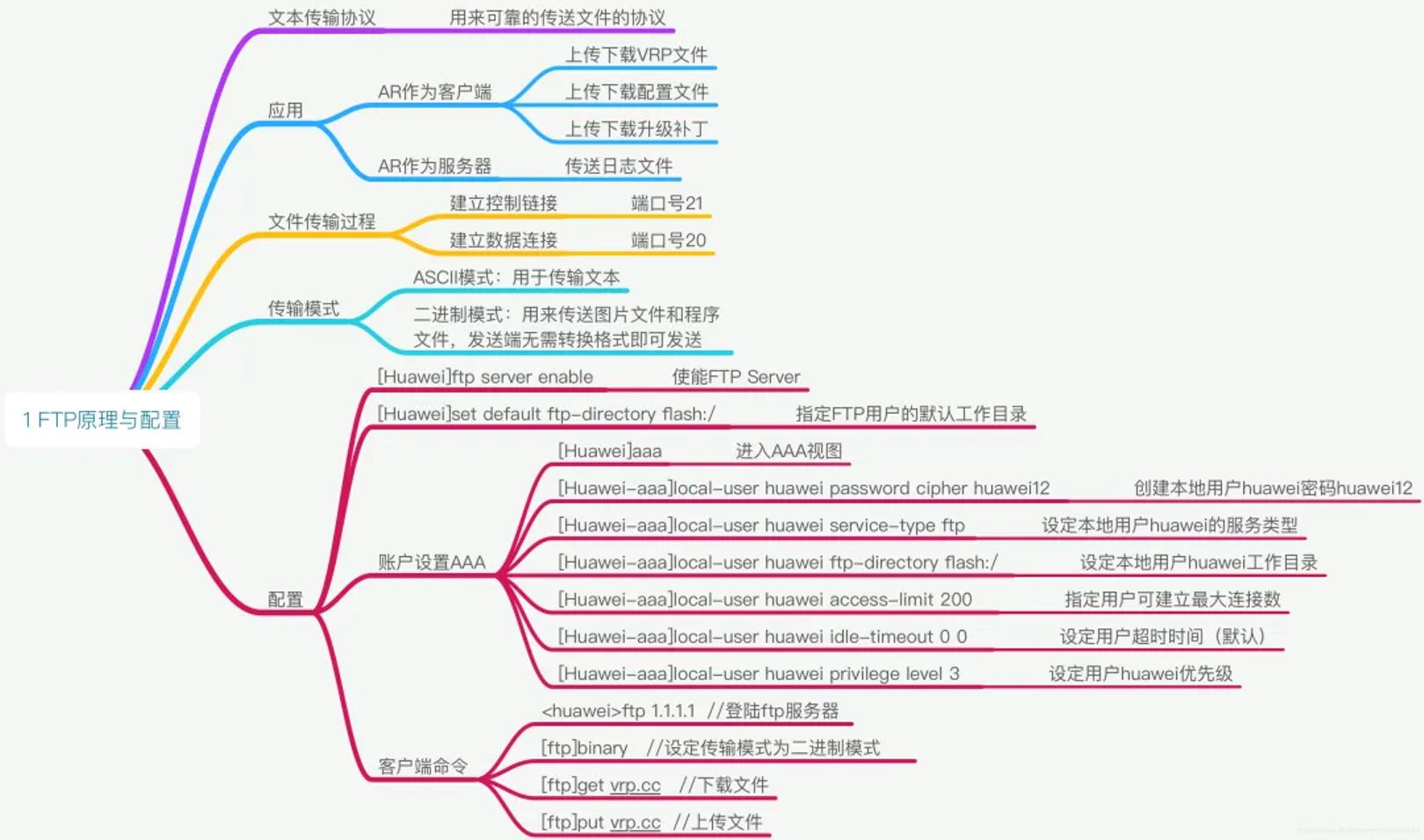

33、FTP

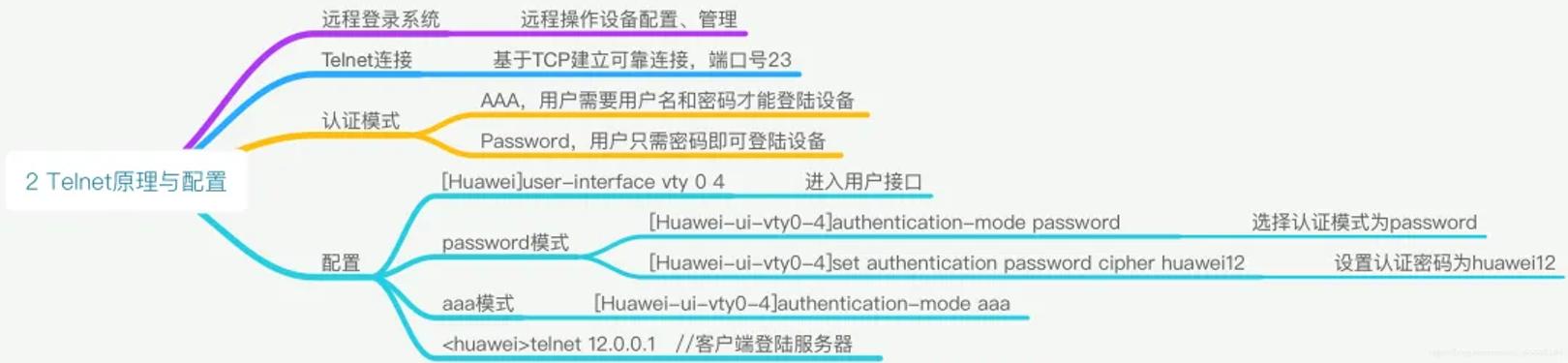

34、Telnet
35、ACL

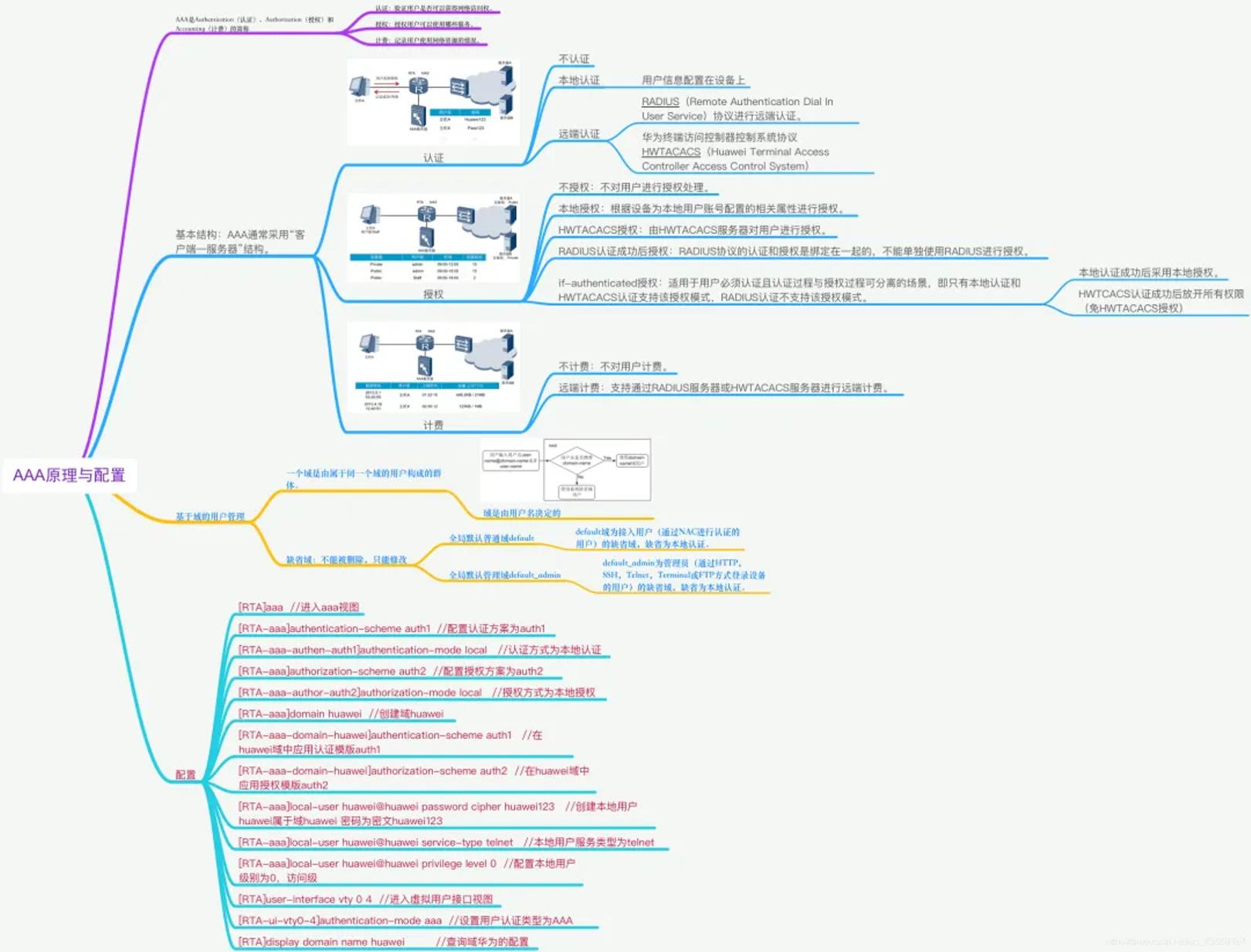

36、AAA

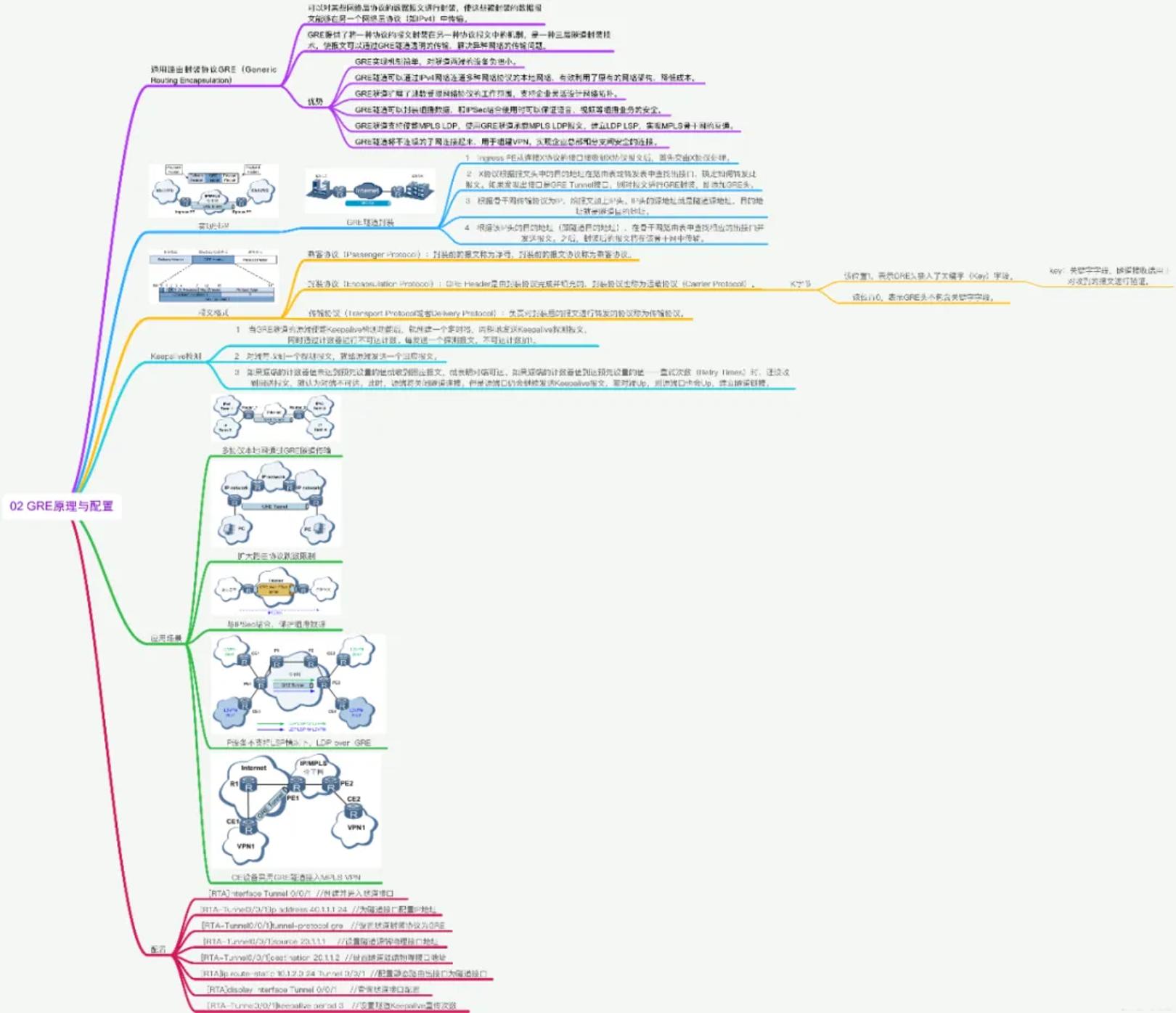

37、GRE原理与配置

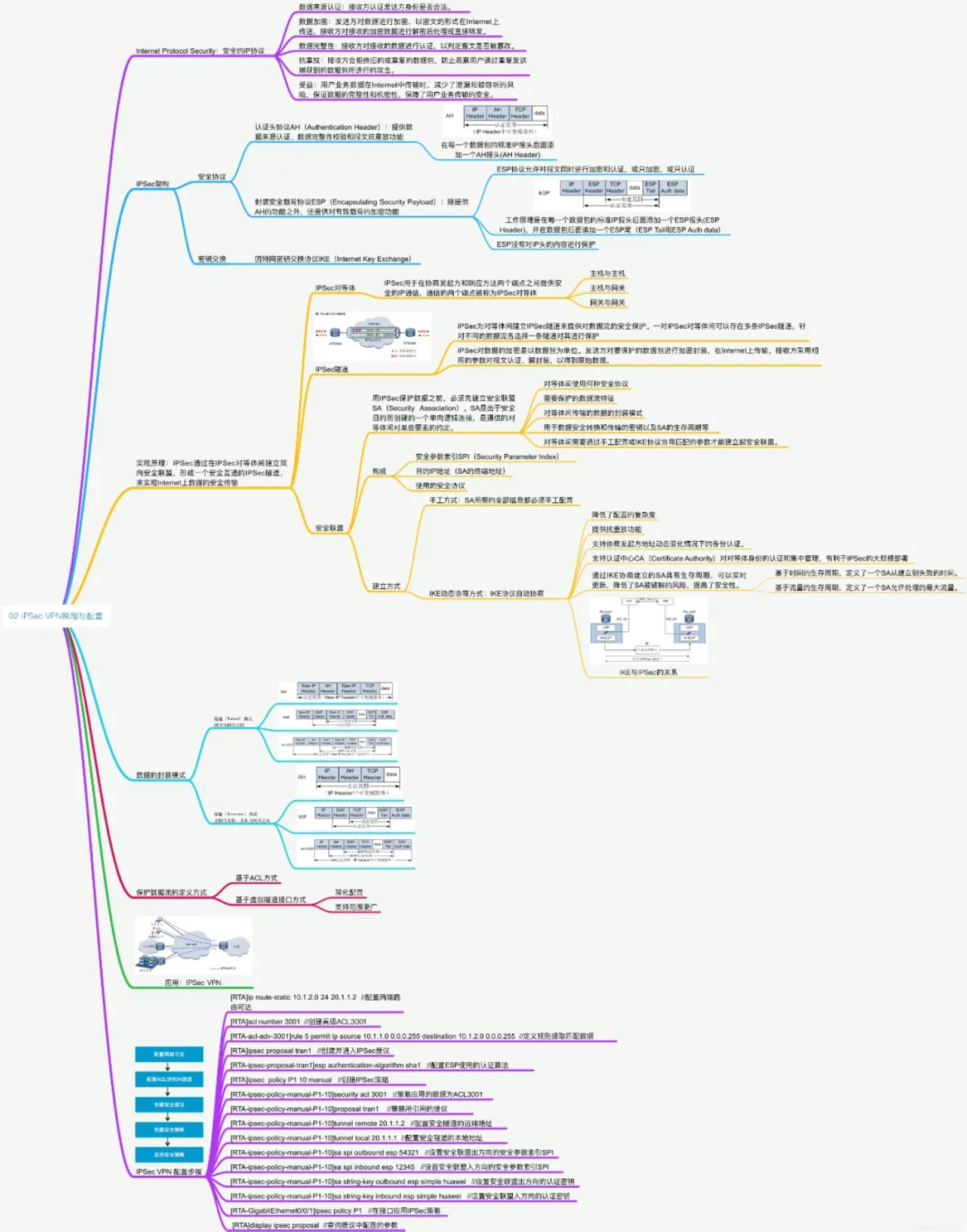

38、IPSec VPN原理与配置
来源：架构师技术联盟、极客重生
网络工程师应该知道的40个存储技术概念
RAID（Redundant Array of Independent Disks） - 独立磁盘冗余阵列，用于提高存储性能和数据可靠性。
SAN（Storage Area Network） - 存储区域网络，一种高速网络，用于连接服务器与存储设备。
NAS（Network Attached Storage） - 网络附加存储，通过网络提供文件级数据存储服务。
DAS（Direct Attached Storage） - 直接附加存储，直接连接到服务器的存储设备。
SSD（Solid State Drive） - 固态硬盘，使用闪存芯片而非旋转磁盘来存储数据。
HDD（Hard Disk Drive） - 传统硬盘驱动器，使用旋转磁盘存储数据。
Cache - 缓存，用于快速访问频繁使用的数据。
Buffer - 缓冲区，临时存储数据以优化数据传输。
LUN（Logical Unit Number） - 逻辑单元号，用于标识存储系统中的物理或虚拟存储设备。
Snapshot - 快照，某一时间点的数据副本。
Cloning - 克隆，创建一个数据集的完整复制。
Replication - 复制，将数据从一个位置复制到另一个位置，以实现数据保护和高可用性。
RAID Level - RAID级别，不同级别的RAID提供不同的性能、冗余和成本特性。
QoS（Quality of Service） - 服务质量，确保关键应用获得所需的存储资源。
Deduplication - 数据去重，消除重复数据以节省存储空间。
Compression - 压缩，减小数据大小以节省存储空间。
Encryption - 加密，保护数据免受未授权访问。
Virtualization - 虚拟化，将物理资源抽象化为逻辑资源。
Cloud Storage - 云存储，通过互联网提供的存储服务。
Object Storage - 对象存储，一种非结构化数据存储方式，适合大规模数据存储。
Block Storage - 块存储，以固定大小的数据块形式存储数据。
File Storage - 文件存储，以文件和目录层次结构的形式存储数据。
Metadata - 元数据，描述数据的数据，如文件名、创建日期等。
IOPS（Input/Output Operations Per Second） - 每秒输入/输出操作数，衡量存储性能的指标。
Latency - 延迟，数据请求到响应所需的时间。
Throughput - 吞吐量，单位时间内可以处理的数据量。
SCSI（Small Computer System Interface） - 小型计算机系统接口，用于连接计算机与外设的标准接口。
SATA（Serial Advanced Technology Attachment） - 串行高级技术附件，用于连接硬盘和主板的接口标准。
SAS（Serial Attached SCSI） - 串行连接SCSI，高速数据传输协议。
Fibre Channel - 光纤通道，高速网络技术，主要用于SAN中。
iSCSI（Internet Small Computer System Interface） - 互联网小型计算机系统接口，通过IP网络进行存储通信的协议。
FCoE（Fibre Channel over Ethernet） - 以太网上的光纤通道，将FC协议封装在以太网中传输。
Scale-Out Storage - 扩展式存储，通过增加节点来扩展存储容量和性能。
Scale-Up Storage - 扩充式存储，通过增加存储设备的容量来扩展存储。
High Availability（HA） - 高可用性，确保系统在故障时仍能提供服务。
Disaster Recovery（DR） - 灾难恢复，制定计划和策略，以在灾难发生后尽快恢复业务运营。
Data Integrity - 数据完整性，确保数据准确无误且未被篡改。
Data Protection - 数据保护，采取措施防止数据丢失或损坏。
Data Migration - 数据迁移，将数据从一个存储系统移动到另一个存储系统。
Data Archiving - 数据归档，长期保存不经常访问的数据。
